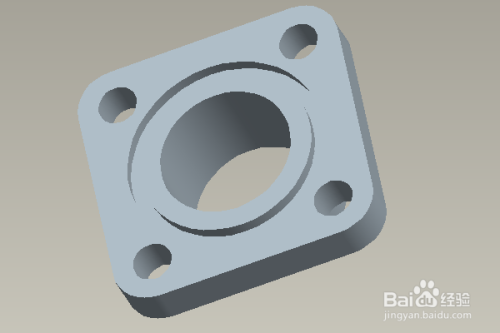

Proe三维训练三百一十二方形法兰

如下图示，

打开Proe软件，新建一缺省的实体零件

如下图所示，

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境，

激活矩形命令，画正方形，双击修改尺寸：变成200，边距离轴100，

激活圆弧角命令，画四个圆弧角，

添加约束，相等，双击修改尺寸：半径R30，

激活圆命令，画四个相等的圆，双击修改直径为30，

点击√，完成并退出草绘。

回到拉伸预览界面，

双击修改高度为30，

回车，完成并结束本次拉伸操作。

如下图所示，

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境，.

激活投影命令，将内孔投影出来，

激活圆命令，以原点为圆心画一个圆，双击修改直径为130，

点击右边工具栏中的√，完成并退出草绘。

回到拉伸预览界面，

调整方向，修改拉伸高度为50，

回车，完成并结束本次拉伸操作。

如下图所示，

执行【拉伸——放置——定义——实体上平面——草绘】，直接进入草绘环境，

激活圆命令，以原点为圆心画两个圆，双击修改大圆直径为150，小圆直径为130，

点击右边工具栏中的√，完成并退出草绘。

回到拉伸预览界面，

调整方向，修改拉伸高度为10，点击“去除材料”，

回车，完成并结束本次拉伸操作。

点击工具栏中的倒圆角命令，

设置半径为R15，点击实体的交线，

回车，完成并结束本次倒圆角操作，

隐藏所有的基准，

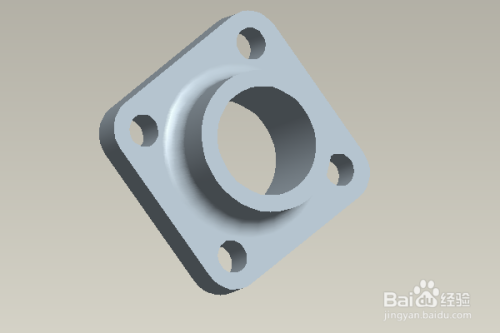

至此，

这个方形法兰就创建完成，

本次训练结束。
