UG10.0如何建模回形针

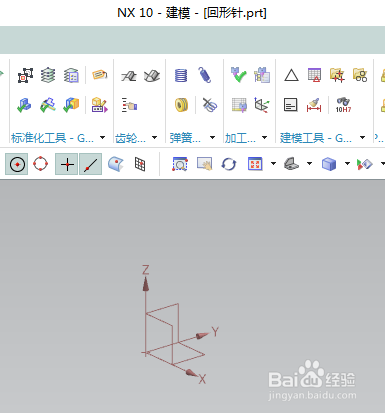

如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0如何建模回形针

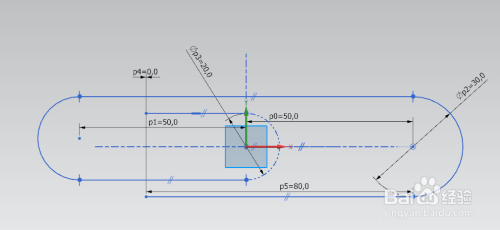

如下图所示，

草图——XY平面——确定，进入草图，

激活圆命令，画三个圆，

激活直线命令，画四条相切线，

添加几何约束，平行，点在轴上，

激活快速修剪命令，将圆全部修剪成圆弧，并将中间的圆弧转为参考，

激活快速尺寸命令，标注尺寸：中间直径ø20，右边圆直径ø30，两边圆心距离纵轴50，下边线长80，两线端点距离为0，

点击完成，退出草图。

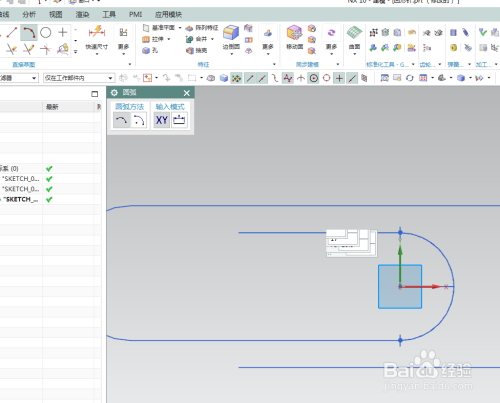

如下图所示，

草图——XY平面——确定，进入草图，

激活圆弧命令，画一个圆弧与参考线重合，

点击完成退出草图。

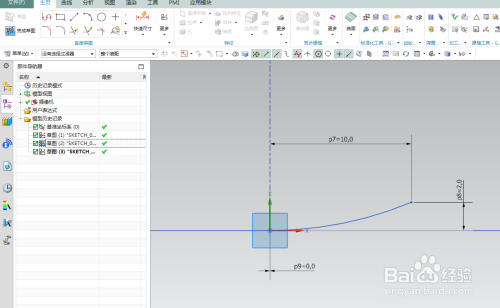

如下图所示，

草图——XZ平面——确定，进入草图，

激活圆弧命令，以坐标原点为起点画一个圆弧线段，

激活快速尺寸命令，标注尺寸：高度2，宽度10，

点击完成，退出草图。

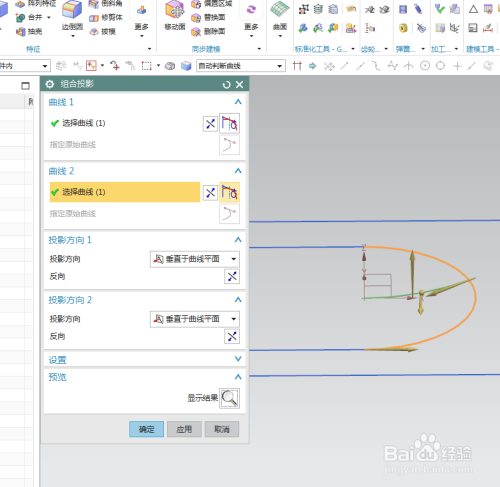

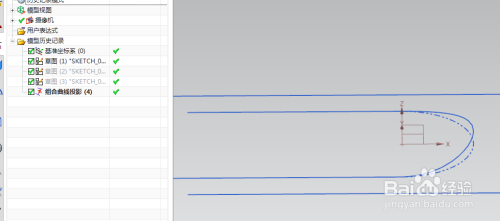

如下图示，

执行【菜单——插入——派生曲线——组合投影】，

曲线1和曲线2分别选择第二个草图和第三个草图，

点击确定。

如下图示，

隐藏第二个草图和第三个草图，

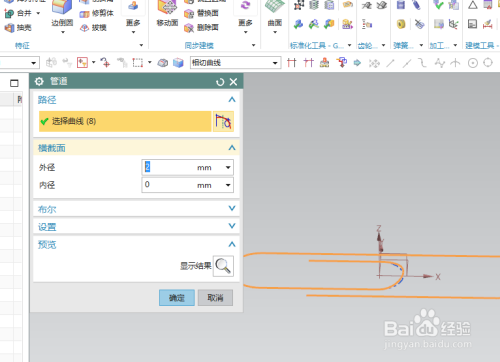

如下图所示，

执行【菜单——插入——扫掠——管道】，

选择第一个草图和组合投影曲线，

设置外径为2，内径为0，

点击确定。

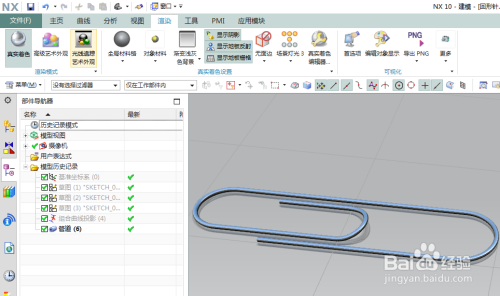

如下图所示，

隐藏基准坐标系，显示设置为着色，

渲染——真实着色——全局材料铬，

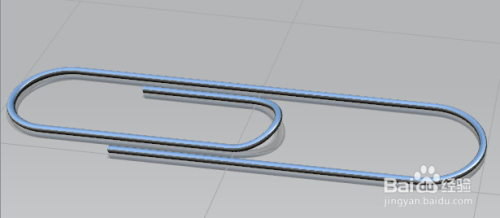

————至此，

这个回形针就建模并渲染完成了，
