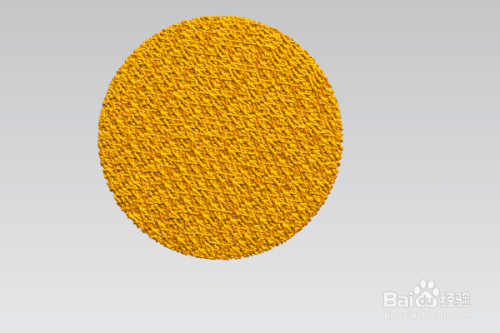

UG12.0练习三维建模一千零四十球体晶格
方法/步骤
-
1
如下图所示，
打开UG10.0软件，新建一空白的模型文件，
另存为：
UG12.0练习三维建模一千零四十球体晶格
-
2
执行【菜单——插入——设计特征——球体】，
指定点：坐标原点，
设置尺寸：直径100，
点击确定。
-
3

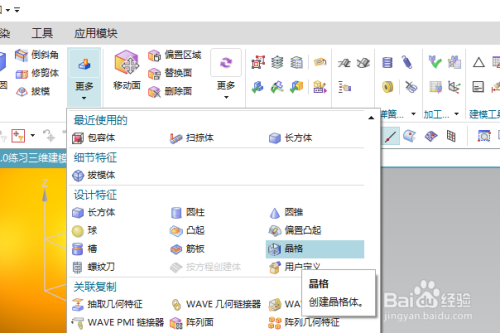

执行【更多——晶格】，激活“晶格”命令。
-
4
弹出“晶格”对话框，
默认类型为“单位图”，单元格类型也有默认的型号，
要求我们选择“边界体”
-
5
选择球体，
更改单元格类型为“star”，
点击确定。
-
6

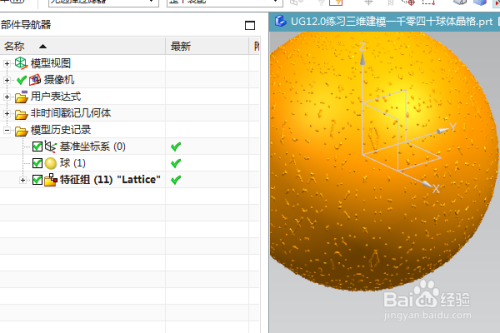

如下所示，
看部件导航器中出现的“特征组”，
再看球体，已经出现了晶格了。
-
7

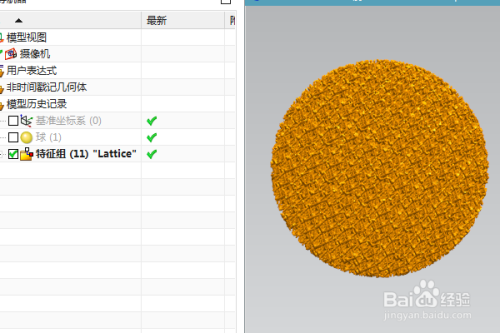

隐藏基准坐标系和球体，
至此，
这个球体晶格就建模完成，本次练习结束，
END
