通过Matlab的FDATOOL设计滤波器后，为了确认该滤波器是否有效，现通过simulink进行建模仿真观察该滤波器是否有效。这个可以做也可以不做，但是为了保险起见，这个最好做一做，到了后面一旦发现什么问题也好有个参考解决方法。
方法/步骤
-
1
把三个信号通过加法器相加后，再通过FDATOOL设计的滤波器即可。注意此处设计的是数字滤波器，需要把三个输入信号数字化。
-
2
首先要建立仿真模型，利用MATLAB自带的仿真工具simulink进行仿真即可， 仿真模型建立如下：
-
3
建好后，分别观察前后两个波形，这两个波形都是在时域里面观察的，注意不要在频域里面观察，原始波形如图所指示，
-
4

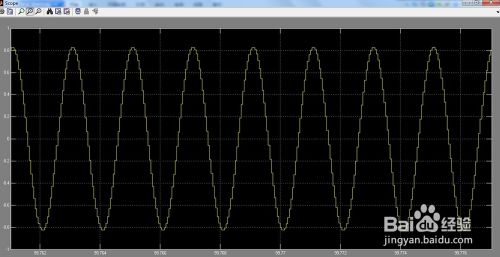

滤波完成后如图所示，可以看出效果非常不错，这就验证了理论的可行性，后面如果遇到什么问题，也可以参考这个方针解决一下
