C4D建模--创建T型套筒扳手模型

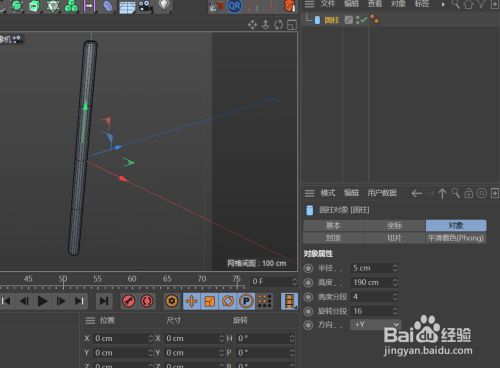

  创建一个圆柱型，半径为5，高度为190，旋转分段为16，方向为+Y; 封顶倒完全圆角。

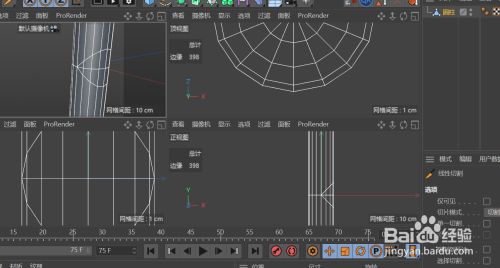

  将圆柱体转为可编辑多边形，正视图中，在圆柱的中间用切刀工具添加二条上下45度的结构线，将切刀属性中的仅可见取消。

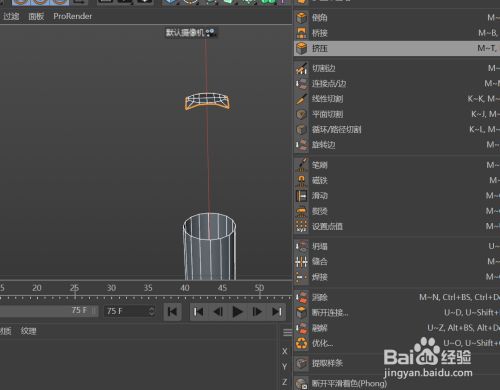

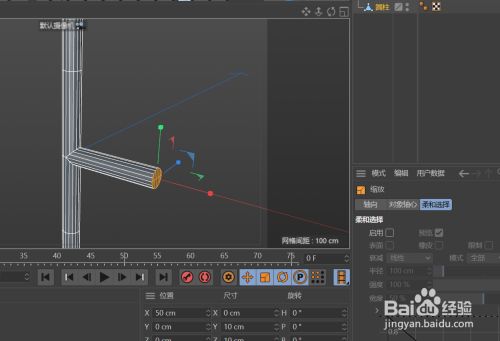

  选中上步添加结构线构成的面片，向外挤压一估距离，用缩放工具将面片压平。

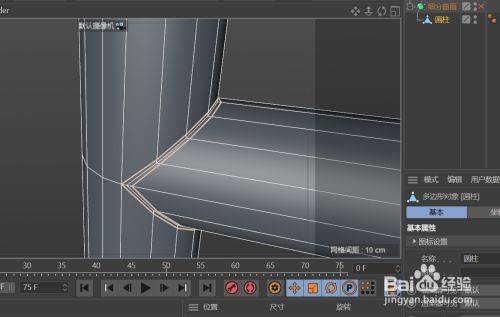

  给构成T型的相交面添加保护边。

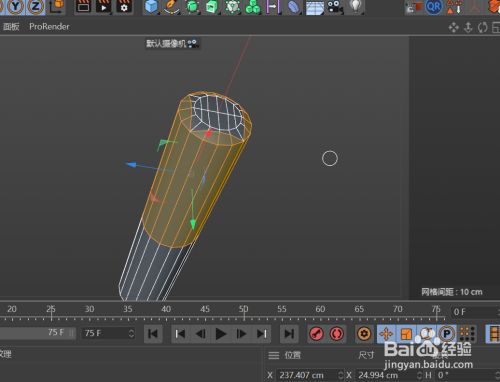

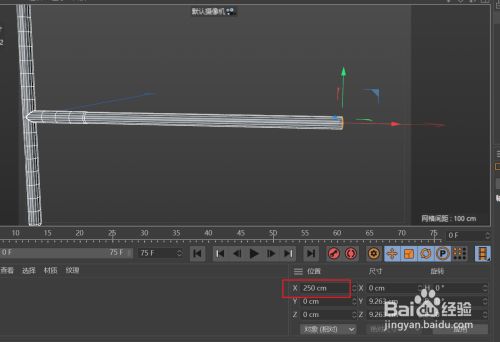

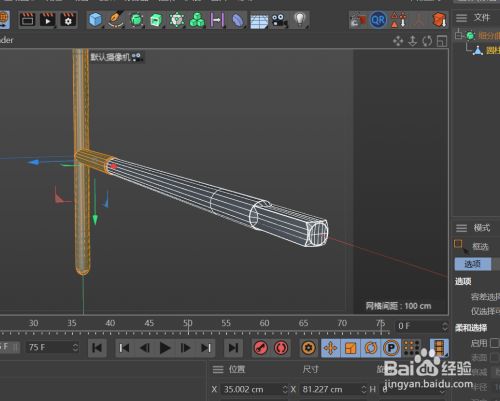

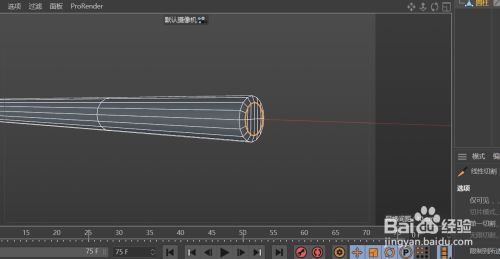

  选中挤压出来的面片，X移动到250处（这是扳手的总长），构成板手的主杆；在主杆尾端添加一圈循环边（圆柱变四方的位置）；选择末端面进行内部挤压。

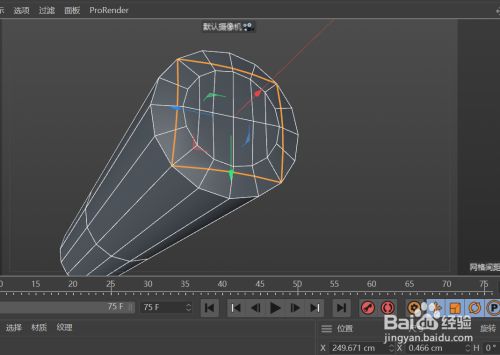

  在端面添加等长的切边（16分段刚好分4分即可）；切出的正方形不能与端面内部挤压的圆相交相切；如图所示。

  选中上步正方形切线构成的面片和圆柱面，删除；如图所示。

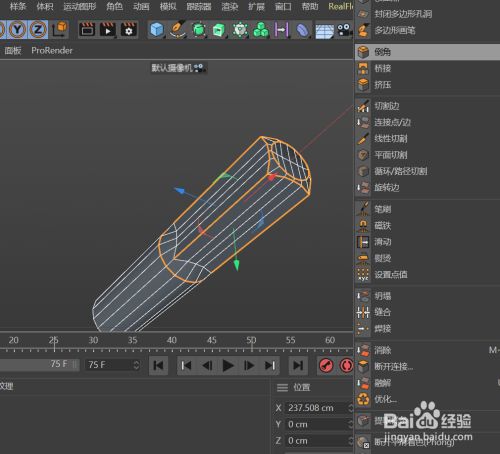

  选中删除面片后顶端的轮廓线，向下挤压到圆柱的连接处；如图所示。

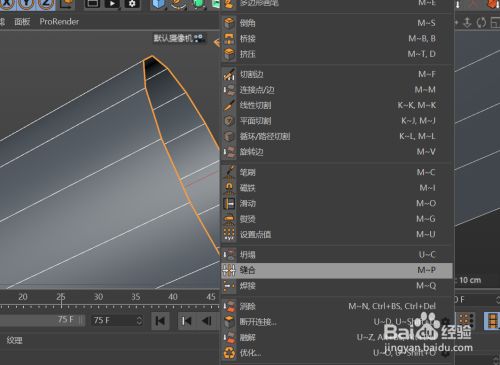

  将两端的轮廓线选中，用缝合命令，按住shift键进行缝合；得到圆柱转变成四方柱的造型。

在靠近手柄的位置添加一组循环边，将手柄与主杆的所有面选中，向外复制一点距离；得到手柄的胶套部分。给需要硬边处理的轮廓线添加保护边，给模型添加一个细分曲面。

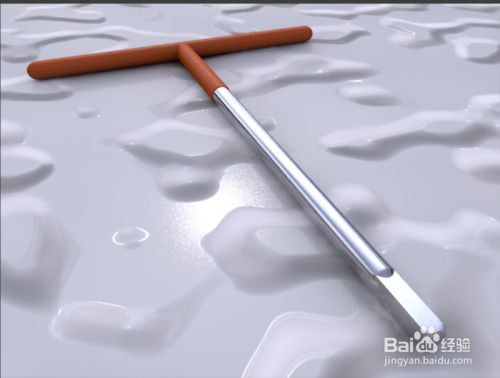

  T型套筒扳手模型创建完成。
