UG10.0如何创建一个简单的砌刀模型？

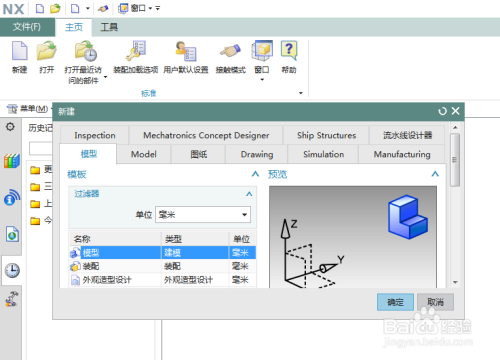

如下图所示，

打开UG10.0软件，

新建一个空白的模型文件。

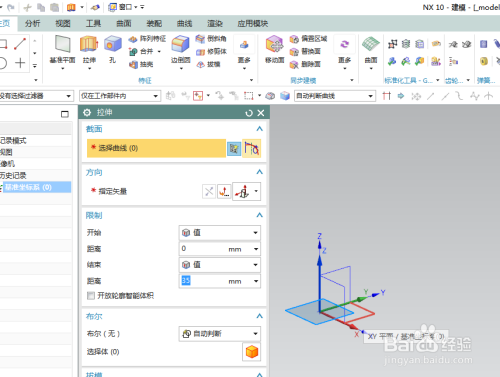

如下图所示，

首先点击工具栏中的拉伸图标，激活拉伸命令，

然后点击基准坐标系中的XY基准平面，直接进入草图。

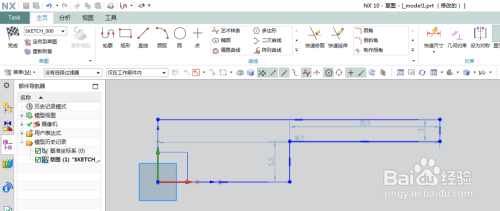

如下图所示，、

成功进入草图，自动默认激活轮廓命令，按照下图画出大致轮廓，

点击“完成”，退出草图。

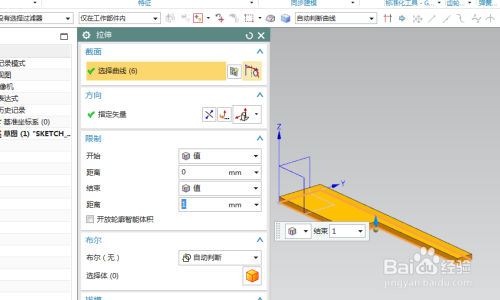

如下图所示，

设置拉伸高度，这个高度看着给，看着不碍眼就行。

如下图所示，

进行两次边倒圆操作，

将手柄尾部进行边倒圆。

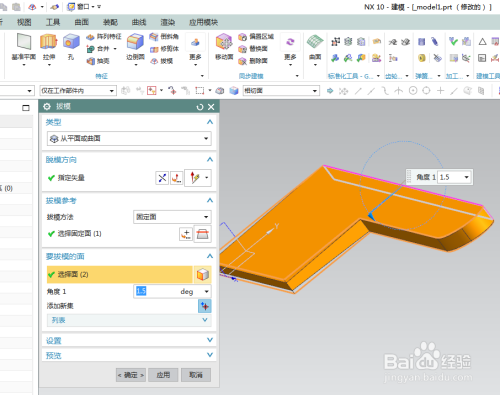

如下图所示，

进行拔模操作，

将两边的面进行拔模操作，角度看着给，这里笔者给了1.5度。

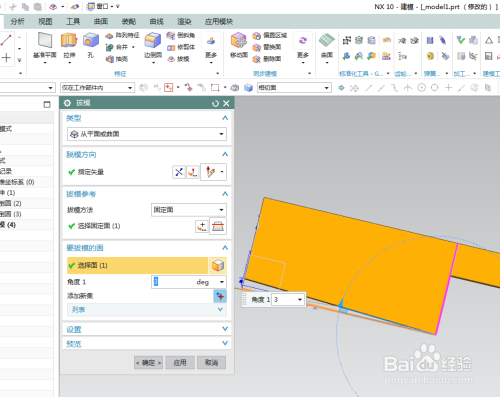

如下图所示，

继续重复上一步拔模操作，

这次只对一个面进行拔模操作。

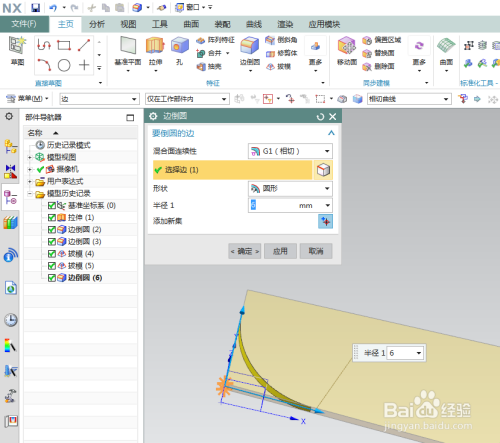

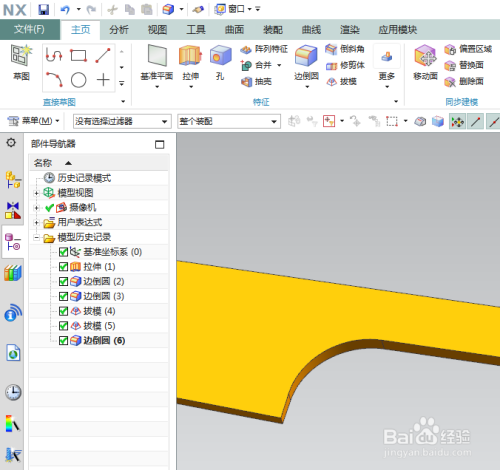

如下图所示，

进行边倒圆操作，

尺寸看着给，

如下图所示，、

重复边倒圆操作。

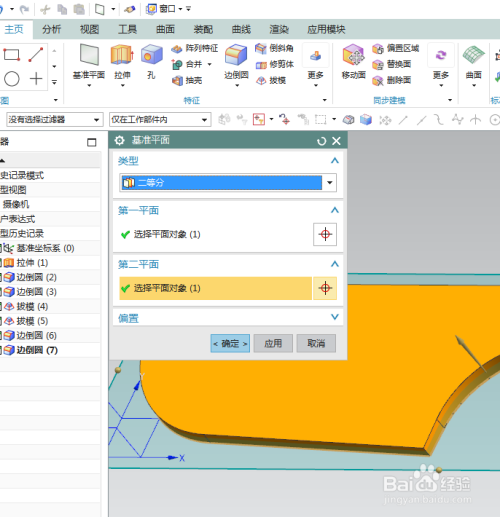

如下图所示，

创建基准平面。

1、点击工具栏中的“基准平面”，

2、对话框中类型为“二等分”，

3、选择两个平面，

4、点击确定。

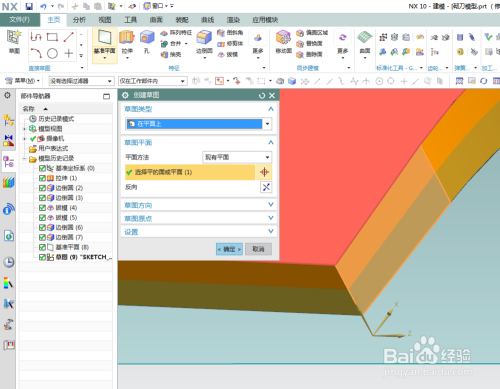

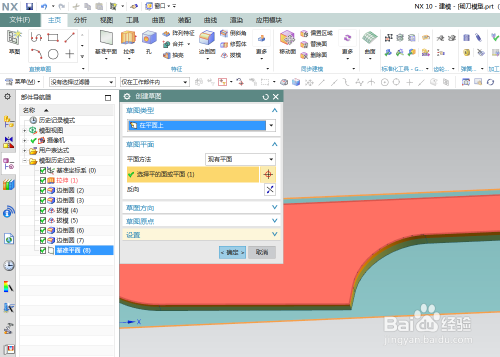

如下图所示，

以新的基准平面为草图平面创建草图。

1、点击工具栏中的“草图”，

2、点击基准平面，

3、点击“确定”。

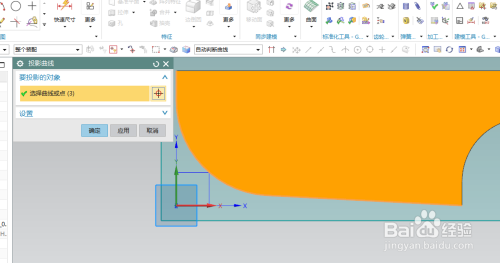

如下图所示，

草图创建成功，

激活工具栏中的投影曲线命令，

将实体左边和下边的一条圆弧和两条直线段全部投影显示出来，

点击“完成”，退出草图。

如下图所示，

继续创建草图，

注意调整方向。

如下图所示，

进入草图，

画出一个下图所示的轮廓，

尺寸什么的无所谓，自己看着给，这只是个模型。

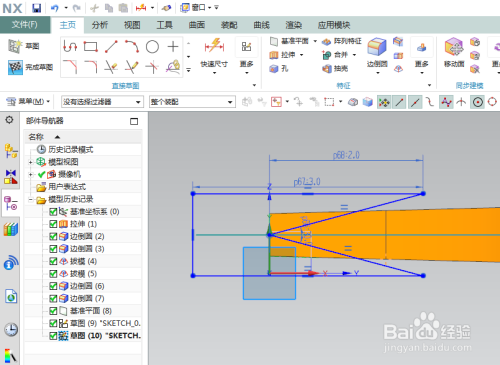

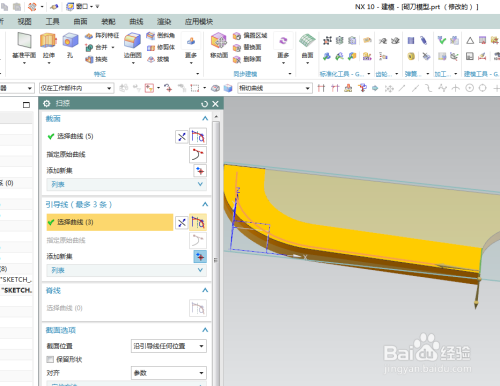

如下图所示，

1、执行【菜单——插入——扫掠——扫掠】，激活“扫掠”命令，

2、截面选择带角度的操作，

3、引导线选取投影曲线的草图，

4、点击“确定”。

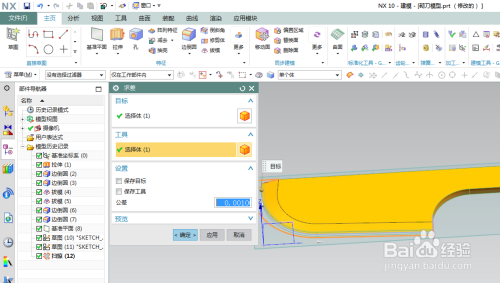

如下图所示，

工具栏中点击“减去”图标，激活“求差”命令，

目标一栏选择拉伸出来的实体，

工具一栏选择扫掠出来的实体。

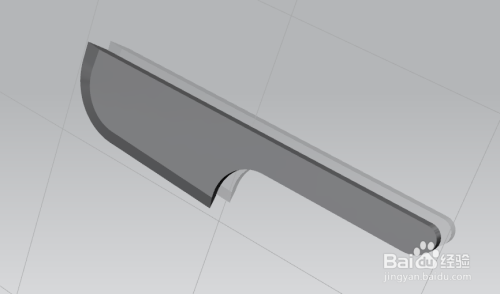

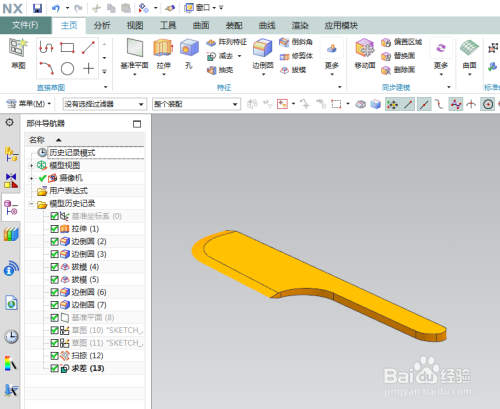

如下图所示，

在设计树中将所有的草图、基准平面、基准坐标系等全部隐藏起来，

只在软件视窗中留下一个干净利索的三维实体模型。

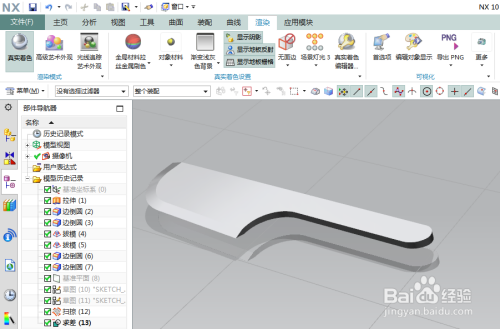

如下图所示，

1、将显示方式由“带边着色”改成“着色”，

2、渲染——真实着色——选择实体——对象材料——钢。

————

至此，

完成渲染。
