在使用AutoCAD 2014工作时会遇到形形色色的问题，比如需要在正交模式下绘制直线。那么如何进行操作呢？下面小编与你分享具体步骤和方法。
方法/步骤
-
1
启动Windows 10操作系统，如图所示。点击任务栏"开始"按钮，弹出开始菜单选择"AutoCAD 2014 - 简体中文(Simplified Chinese)"项。
-
2
如图所示，唤出"AutoCAD 2014"程序窗口。点击状态栏"正交模式"按钮开启此模式，亦可在命令窗口输入"ORTHO"命令。
-
3
选择"默认→绘图"功能区，如图所示。点击"直线"图标，用于创建一系列连续的直线段。
-
4
如图所示，命令窗口显示"LINE 指定第一个点"。单击鼠标左键拾取第一个点，沿X轴移动距离比Y轴方向大则画水平线。
-
5

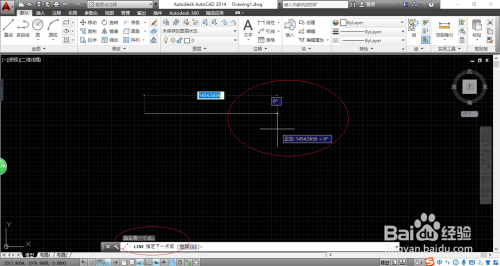

命令窗口显示"LINE 指定下一个点或[放弃(U)]"，如图所示。移动鼠标拾取下一个点，单击左键确认。
-
6
如图所示，命令窗口显示"LINE 指定下一个点或[放弃(U)]"。沿Y轴移动距离比X轴移动距离大，则画竖直线。
-
7
命令窗口显示"LINE 指定下一个点或[闭合(C)放弃(U)]"，如图所示。输入字符"C"，按回车键确认。
-
8
如图所示，完成在正交模式下绘制直线的操作。本例到此结束，希望对大家能有所帮助。
END
经验内容仅供参考，如果您需解决具体问题(尤其法律、医学等领域)，建议您详细咨询相关领域专业人士。
作者声明：本篇经验系本人依照真实经历原创，未经许可，谢绝转载。
