在工作中经常会遇到旋转的实体建模，在CAD中怎样进行旋转实体建模，下面以圆管为例进行分步讲解。

工具/原料

CAD2007

方法/步骤

1

右键菜单栏，选择建模、视觉样式、视图。
2

在左视图下建一个圆，然后切换到俯视图，用建模里的螺旋命令画螺旋曲线，如图所示。
3

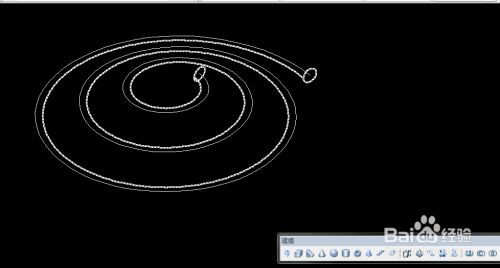

在视图里切换到西南轴测图下，用建模里的扫掠命令，以圆为实体，以螺旋曲线为路径作图。
4

点击概念视图，即可完成建模。

END

注意事项

圆和螺旋曲线不能再同一视图下
