在CAD中可以使用引线和多重引线向图形添加标注。创建引线时，用户将创建两个独立的对象：引线，以及引线与该引线关联的文字、块或公差。
方法/步骤
-
1
引线对象是一条线或样条 曲线，其一端带有箭头，另一端带有多行文字对象或块。
-
2
在某些情况下，有一条短水平线将文字或块和特征控制框连接到引线上。可以从图形中的任意点或部件创建引线并在绘制时控制其外观。
-
3
创建引线的命令是LEADER，在命令行中输入LEADER命令后，命令行显示如下：
-
4

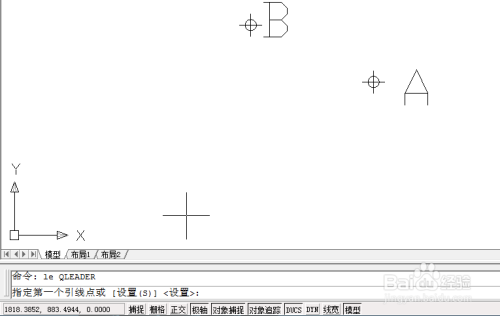

命令：LEADER
指定引线起点：（选取图中的A点作为引线起点）
-
5
指定下一点：（选取图中B点）
指定下一点或[注释（A）/格式（F）/放弃（U）]<注释>：A（输入A或直接按Enter键）
-
6

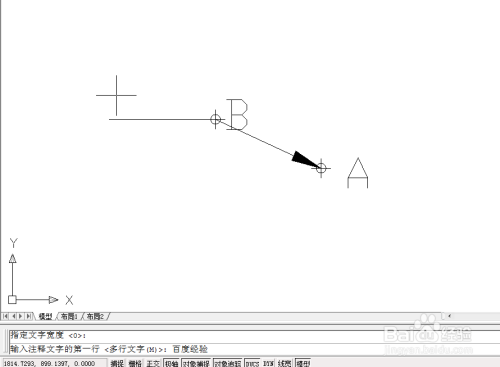

输入注释文字的第一行或<选项>：百度经验

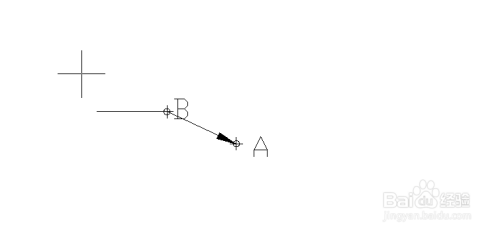

输入注释文字的下一行：（按Enter键，结束注释文字的输入）
END
