本篇经验以一个带缺口的平板为例，主要介绍ABAQUS2019如何细化网格，提高计算的精确度。
方法/步骤
-
1

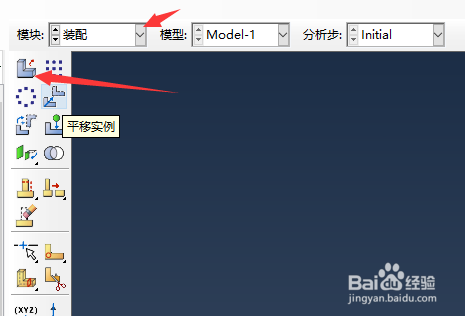

首先在ABAQUS2019软件中创建好一个部件，并且在装配模块专配好部件
-
2

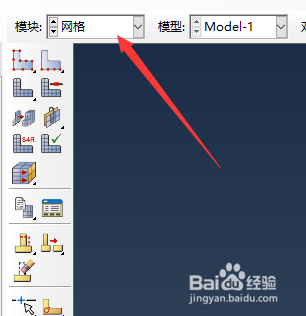

找到ABAQUS2019的网格模块
-
3

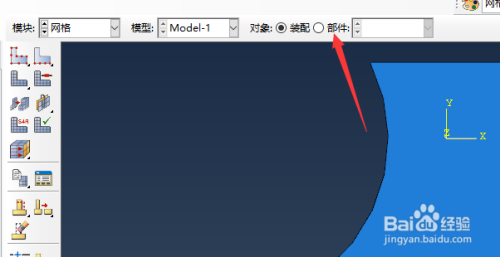

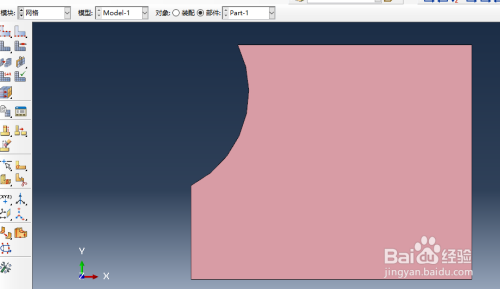

点击主菜单中的部件选项，否则将无法为部件布置种子，点击之后部件将变成粉红色，即可为部件布置种子
-
4

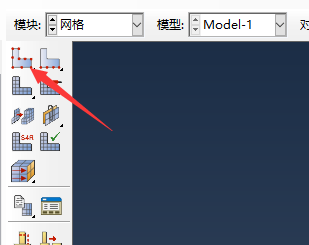

点击模块主菜单中的“为部件实例布种”选项
-
5

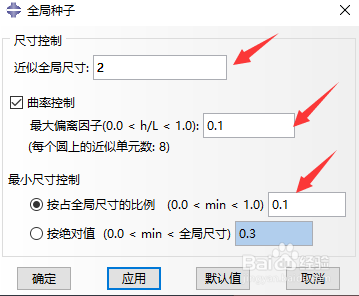

进入选项之后，为部件布置合适的种子，本实例布置的种子大小如下图所示
-
6
点击模块主菜单中的“为边布种”选项，细化网格
-
7

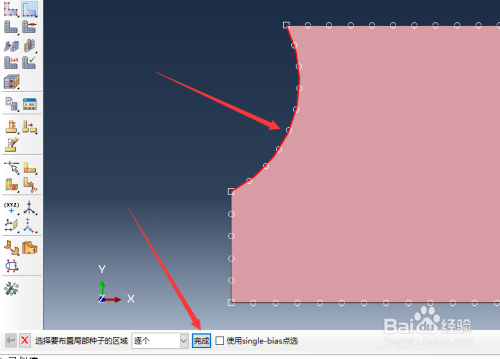

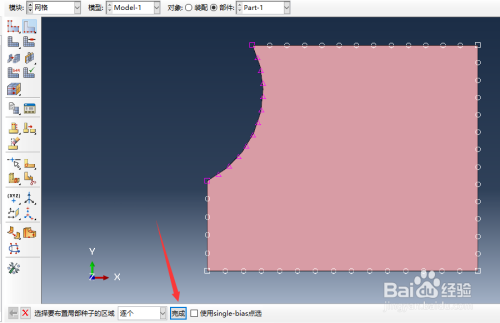

点击模块主菜单中的“为边布种”选项之后，选择需要细化网格的边缘位置，点击完成或者鼠标中键
-
8

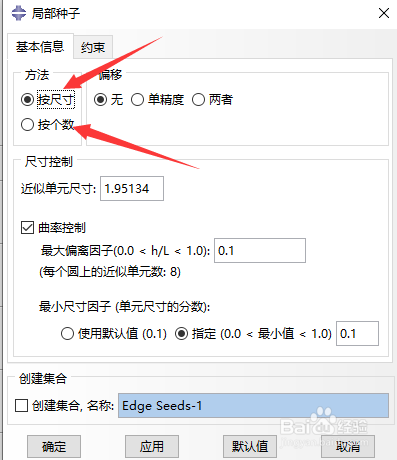

本实例细化处圆弧处的边，进入之后选择细化网格的方法
-
9

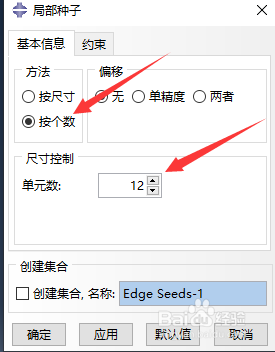

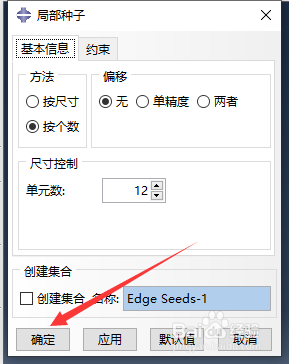

本实例选择个数细化网格，在尺寸控制处设置细化的单元个数，完成细化网格设置
-
10
点击完成或者鼠标中键，细化网格完成
