在进行CFD（计算流体力学）分析前，我们需要提取出模型中流体活动的区域，然后再施加边界条件进行模拟。UG作为一款广泛使用的建模软件，其功能十分强大，下面小编就简单介绍一下如何操作获取填充模型。
方法/步骤
-
1
假设如图所示，有一个管道，我们需要提取出流体作用域，即图形中空的部分来进行分析。从透视图中可以看到，管道中间还有一个扩张。
-
2
点击“拉伸”，出现拉伸编辑页面。在选择曲线上，选择如图所示截面（由于本例比较简单，其实可以任选截面）。
-
3
自动进入草图编辑截面，选择矩形，调成透视模式。画一个矩形，注意要包含内部管道，同时不要超越整个模型。
-
4

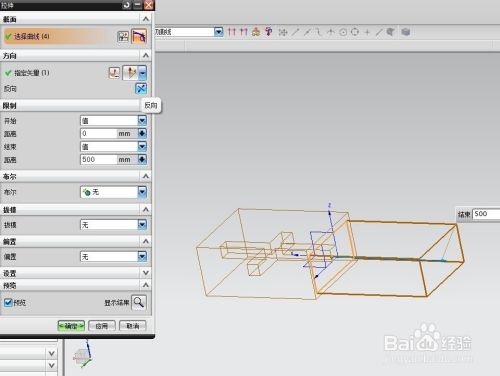

完成草图，就会又返回到拉伸编辑截面，同时可以看到上一步画出曲线拉伸出来的实体。图示中显示方向拉反了，选择“反向”即可。
-
5

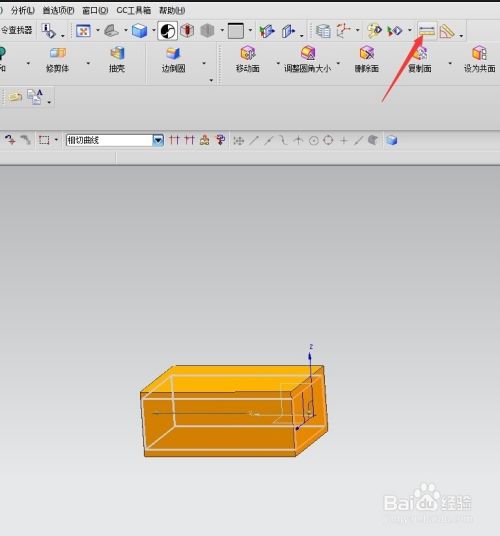

点击测量，测量一下整个管道的长度。在投影距离里面选择方向矢量，然后点击进出口两个面，即可测得长度。
-
6

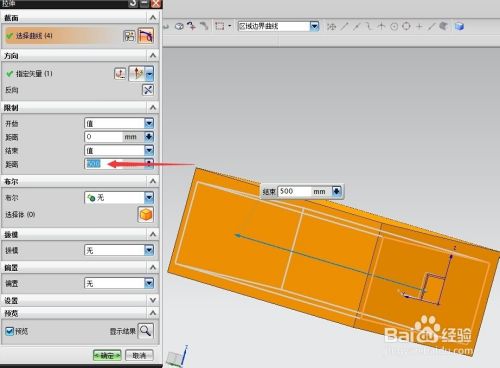

在拉伸编辑中，拉伸长度也填写上一步测量的长度，点击确认。
-
7

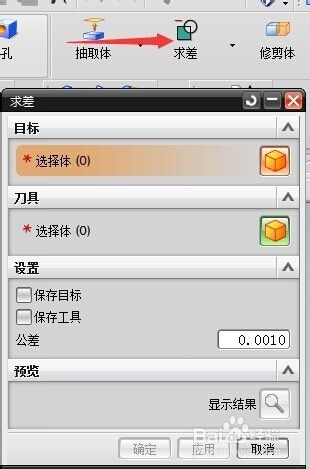

点击“求差”，出现求差编辑截面。如果没有求差选项，点击旁边的向下小箭头，即可看到。
-
8
选择内部刚做的实体为目标，管道实体为刀具。点击应用。
-
9
就可以看到管道内部的流体作用域了，接下来就可以输出导入到其他的分析软件中啦。当然这只是一个简单的例子，当遇上更复杂的模型，可以考虑直接拉伸区域边界曲线，需要更多的学习和练习才能更加熟练迅速的得到想要的模型。
