本文主要涉及到的特征有：拉伸、螺旋扫描、相交、可变截面扫描和阵列。
方法/步骤
-
1

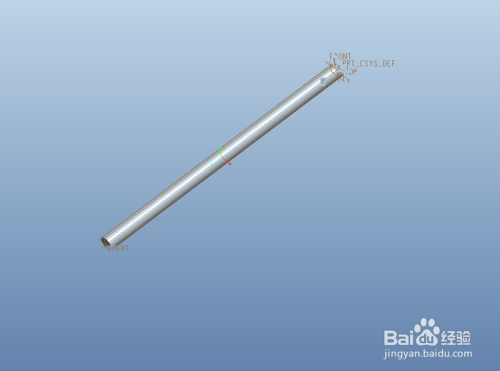

1.点击拉伸，在FRONT平面创建一个直径为14，长度为266的圆柱。
-
2

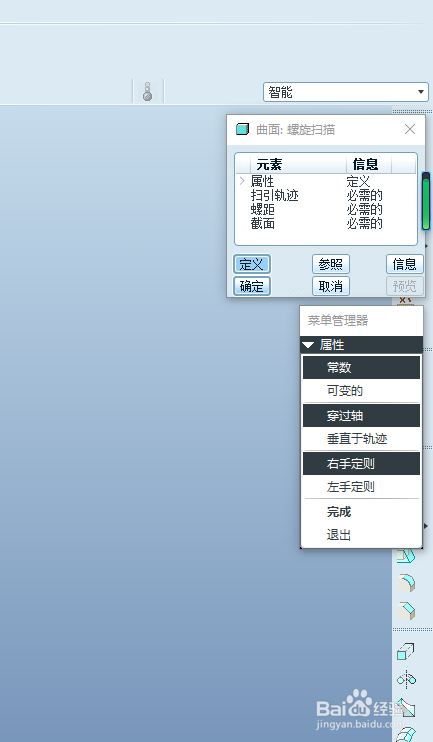

2.点击【插入】-【螺旋扫描】-【曲面】，弹出如下菜单，点击菜单中的完成。
-
3

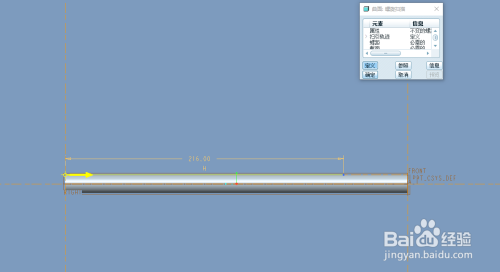

选择RIGHT平面作为草绘平面，绘制如下扫描轨迹。（注意不要忘记绘制旋转轴）
-
4

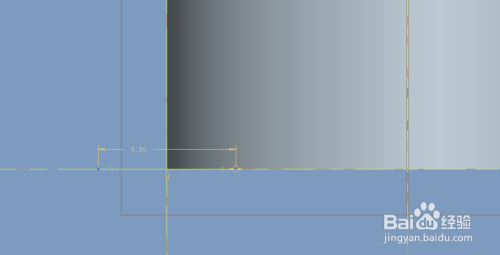

点击右下角的勾号，此时在绘图区的上部弹出节距的输入框，在输入框输入70，系统再次进入草绘环境，绘制如下的长度为4的直线作为草绘截面。
-
5
点击完成。
-
6

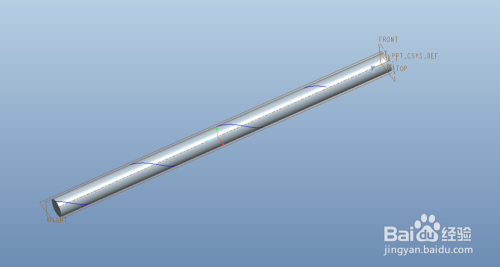

3.按住 ctrl 选中圆柱面和前面创建的螺旋曲面，如下图，点击【编辑】-【相交】，创建出如下螺旋曲线，并将螺旋扫描曲面进行隐藏。
-
7
4.点击【插入】-【可变截面扫描】，选择上面的螺旋线作为扫描轨迹。
-
8

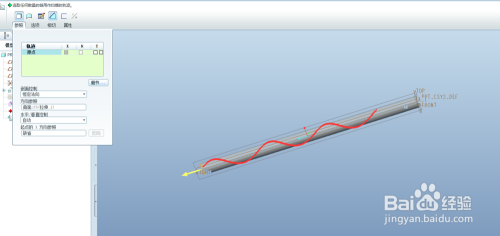

点击【参照】选项卡，进行如下设置。
-
9

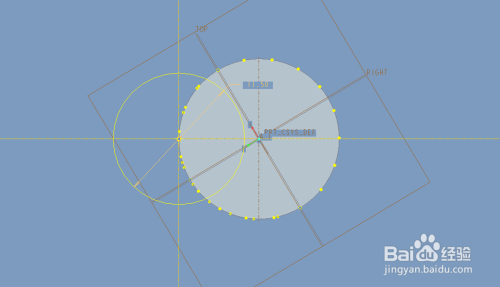

点击【草绘】按钮，绘制如下的截面。
-
10

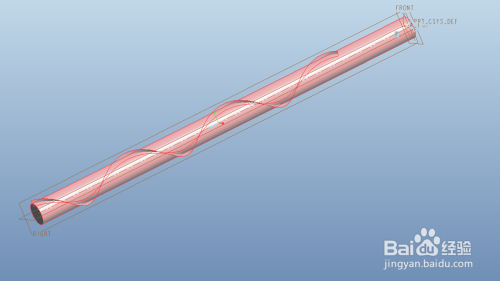

点击勾号完成。
-
11
5.选择上面的可变截面扫描特征，点击【阵列】，类型为【轴】，阵列个数为2，阵列成员的角度为180.
-
12
6.完成。
