裸眼3D之光栅的数据测量

2022年7月15日 24点热度 0人点赞

裸眼3D的制作步骤大致分为:选图》按照结构抠图分层》补图》平面转立体》测试光栅数据》上线》打印》对位粘贴。每个过程都较为繁杂,为了便于理解,将会分为多个文章讲解,本章为光栅数据部分p5

4裸眼3D之ps抠图补图

27裸眼3D之平面转立体

1裸眼3D之立体动画效果

工具/原料

  • PS
  • 光栅测量软件,百度网盘下载http://pan.baidu.com/s/1i3OB1Tb
  • 照片级打印机

方法/步骤

  1. 1

    裸眼3D成品效果的好坏,最基本的一点是光栅数据的测量也是最关键的一点,如果数据不对轻则出现光波,重则不可成像,我们从厂家买回来材料时有一个参考数据,这个数据只能做参考不是实际数据

  2. 2

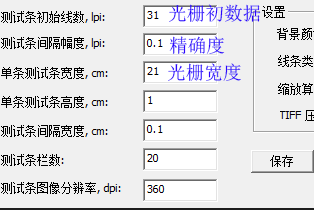

    打开光栅测量软件,这里用32线做个演示,既然参考数值是32,那么在32左右范围内我们预设为31-32-33,我们在软件初始数据填31,间隔幅度就是精确到小数点后几位小数,一般后两位就足够了,单测试条宽度就是材料的宽度(做多宽的成品就用多宽的测试条)然后栏数20就是说从31到33一共20个数据栏,设置好以后保存测试图

  3. 3

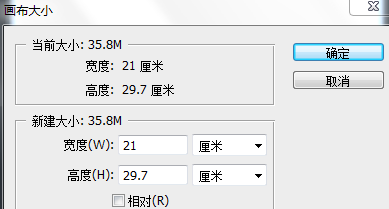

    这里我们用A4打印机做示例说明,A4尺寸是21x29.7cm,前面制作的测试条宽度是21,我们用ps打开保存的测试图,因为输出的测试图不一定刚好就是A4尺寸,我们需要用ps更改画布大小为21宽29.7高

  4. 4

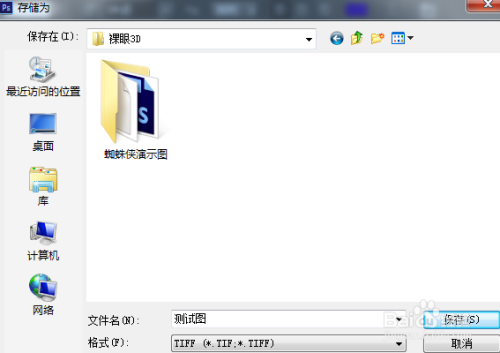

    裁剪画布后的图,保存格式选择tif格式,并且压缩选项里选择无(因为裸眼3D的清晰度和立体感是和图像的分辨率以及像素密度成正比的,后面保存的压线图也不能压缩)

  5. 5

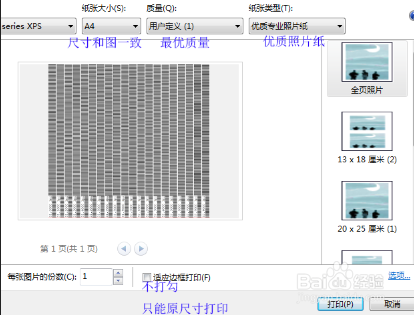

    选中测试图文件,右键打印,然后会进入到打印机设置模式(因为不同品牌的打印机设置模式不一样,不过达到一样的目的即可)

  6. 6

    打印完成以后,盖上光栅板,盖上的板子必须要和数字旁边的红色线条对齐,然后根据正常的观看距离,左右晃动观看画面,看到能变全黑或者全白的数据就是需要的数据,然后根据这个数据重复第一个步骤(精确度改成0.01),然后再次打印和测试全黑全白的精确到后面2位小数的数据

    END

注意事项

  • 必须对齐参考红线,测试图宽度必须和所做的成品的宽度一致
  • 为写得详细易懂构思了很久,请下面投票点赞给与动力!您觉得有用请分享给朋友们吧!谢谢!
