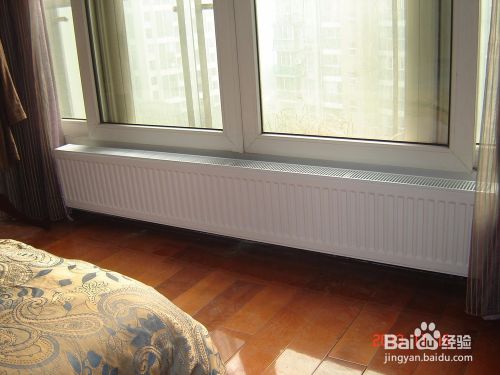

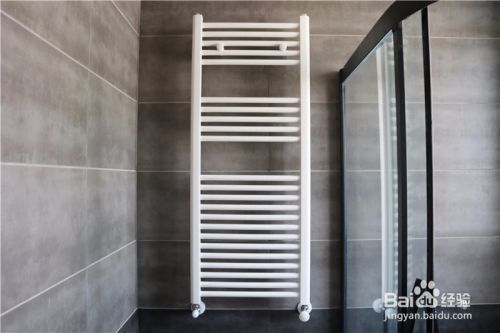

上海暖气片安装之暗装暖气片安装介绍

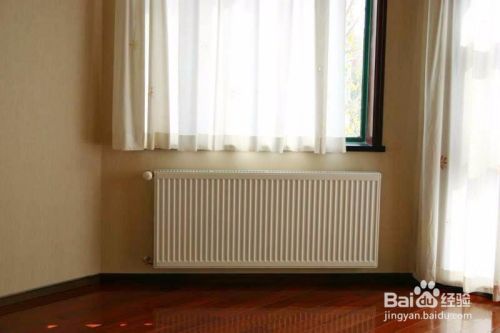

技术交底和进场前提：

1、房屋结构改造完毕；

2、设计方案已由用户确认签字。

进场三件事：

1、张贴告示牌：张贴查瑞斯采暖施工信息告示牌；

2、工作分配：对施工人员进行安全文明施工培训，技术交底，分配施工任务；

3、签字确认：用户、监理、施工人员对施工方案签字确认。

进场物料：管材、分集水器（暖气片章鱼式连接使用）、保温套、阀门等辅材；切割机、电镐、水平尺等施工测量工具

施工前提：

1、水、电、气等都已具备，进场条件成熟；

2、施工人员全部到位，技术交底已经完成。

施工人员技能要求：

1、熟练使用墨斗、进行弹线定位；

2、熟练使用红外水平仪或水平尺；

3、熟练使用激光测距仪测距。

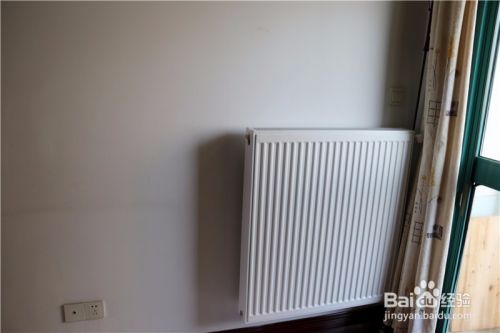

（2.1）壁挂炉定位

流程：找水平标准线——确定壁挂炉下边缘线——张贴壁挂炉安装模板——画壁挂炉定位线

标准：壁挂炉上下左右的安装空间均符合厂家要求。所有定位线清洗明了，特殊位置均有文字说明；壁挂炉电源预留位置必须合理，不超过电源线长度，并高于壁挂炉下端边缘线。

（2.2）分集水器定位

出墙式分集水器定位：画支架安装孔——校核支架安装孔水平度——校核分集水器安装空间

嵌墙式分集水器定位：画分集水器箱边缘线——校核外壳边缘线水平度——电源及管路进出预留

（2.3）暖气片画线定位

流程：画暖气片边缘线——校核边缘线水平度——同侧进回水管画线——异侧进回水管画线——接管预留水平定位仪

（2.4）墙孔定位

流程：按照管路走向确定墙孔——孔边缘与侧墙之间距离大于100mm——避让预埋线管——烟管孔外墙情况复核

（2.5）用墨斗弹管槽线

流程：确定管路走向——避让原有隐蔽管线——用墨斗弹墙槽边缘线——用墨斗弹地槽边缘线

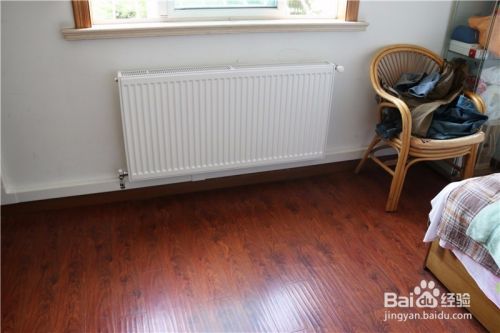

施工前提：

已经完成设备定位；已经为管槽弹好边缘线，并标记好需要打孔的位置。

施工人员技能要求：

1、熟练操作切割机，进行槽线的切割；

2、熟练操作电镐，进行管槽混凝土的凿剔；

3、熟练操作冲击电钻，钻部分管线的管控；

4、熟练操作水钻，钻水管及烟管的管孔。

（3.1）开地槽

切割地槽流程：测量找平层厚度——断电——调节切割刀片深度——切割地槽——警示标记处手动开槽处理

凿剔地槽流程：凿剔槽线内的混凝土——清理管槽内碎块并找平——清扫垃圾——垃圾集中堆放方便清运

（3.2）开墙槽

切割墙槽流程：断电——调节切割刀片的深度——切割墙槽——警示标记处手动开槽处理

凿剔墙槽流程：凿剔槽线内的混凝土——清理管槽内碎块并找平——清扫垃圾——垃圾集中堆放方便清运

（3.3）钻孔

流程：选择合适的钻孔工具——使用冲击电钻钻孔——使用手持式水钻钻孔——安装支架式水钻——使用支架式水钻钻孔——清扫垃圾

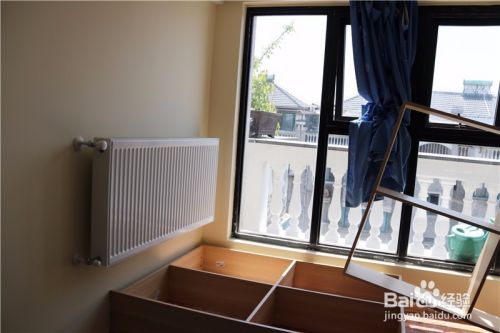

施工前提 ：

1、壁挂炉已确定定位；2、开槽钻孔完毕。

施工人员技能要求：

1、熟练掌握铜管焊接技能，操作人员必须持证上岗；

2、熟练掌握稳态管热熔连接技能；

3、熟练掌握分集水器安装连接技能。

（4.1）双管并联（铜管并联）

流程：备料——量取管路长度——铜管下料——配管校核——工作台焊接——对接焊点的焊接——入槽固定

（4.2）章鱼式安装

章鱼式（分集水器出墙式安装）流程：组装分集水器与支架——组装支架与底板——打膨胀螺丝孔——底板上墙——校核放气坡度

章鱼式（分集水器嵌墙式安装）流程：挖分集水器墙洞——将箱体安装在墙洞内——校核放气坡度——组装分集水器与支架——组装支架与箱体——混凝土回填

章鱼式（稳态管主管安装）流程：备料——精确测量管路长度——稳态管下料——加热管路与管件——对接管路与管件

章鱼式（铝塑管主管安装）流程：备料——精确测量管路长度——铝塑管下料——铝塑管插入管件——滑压管道与管件

章鱼式（暖气片支管安装）流程：管道下料——连接分集水器——管道入槽——暖气片接口预留——暖气片进回水短接

（4.3）管道保温及保护

流程：橡塑管保温——聚氨酯发泡保温——混凝土回填保温——钢盖板保护

合格标准：

1、保温套管应与管径匹配，严密包裹管道；

2、聚氨酯发泡后，表面光滑平整，软硬度一致；

3、保温盒回填后的外表面应低于装饰面基层；

4、混凝土回填施工48小时后，方可踩踏。

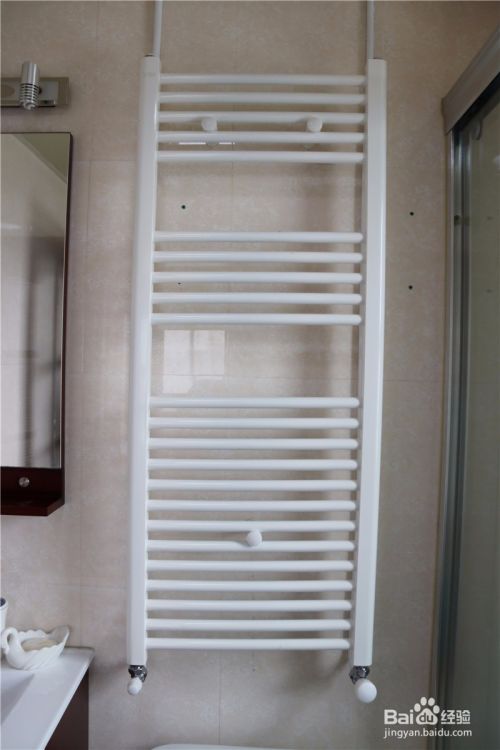

施工前提：

管道铺设完毕，附件安装完毕；整个系统水路闭合

施工人员技能要求：

熟练使用手动打压泵；熟知打压流程及打压参数；能正确安装和读取压力表

（5.1）管路冲洗打压（双管并联）

流程：连接自来水——冲洗管路——连接手动打压泵——打压——观察压力表读数——寻找漏点

（5.2）管路冲洗打压（章鱼式）

流程：连接自来水——冲洗主管——冲洗支管——连接手动打压泵——打压——观察压力表读数——寻找漏点

（5.3）保压及保护

流程：管路保压——隐蔽工程验收——混凝土回填保护——钢盖板保护——管接口警示标贴——分集水器保护

隐蔽工程验收完成，用户确认签字。

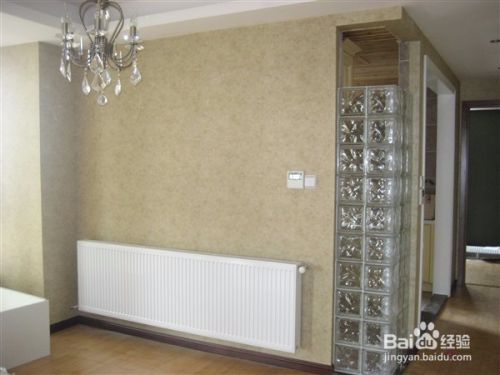

施工前提：

装修结束，烟管孔已钻

施工人员技能要求：

1、熟练操作防尘电锤，进行膨胀螺丝钉的安装；

2、熟练使用激光水平仪或者水平尺；

3、具有燃气具安装资质；

4、熟练使用U型计对燃气管进行捡漏。

（7.1）壁挂炉定位复核

流程：替换原有燃气快速机——新装壁挂炉定位复核——烟管出墙定位复核——烟管孔位复核——壁挂炉挂板安装孔定位

（7.2）壁挂炉挂机

流程：瓷砖表面磨孔——钻挂板安装孔——安装挂板——壁挂炉挂机

（7.3）烟管安装

流程：组装烟管——连接烟管与壁挂炉——烟管出墙细节——烟管固定卡

（7.4）燃气管连接

流程：安装燃气专用阀——连接燃气管——捡漏

（7.5）电源连接

使用附件电源——使用远端电源

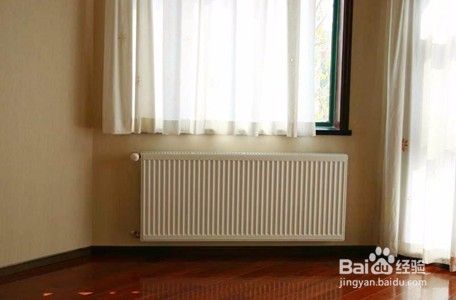

施工前提：

1、暖气片安装位置已与业主确认；

2、施工位置保护完成。

施工人员技能要求：

1、熟练操作防尘电锤，进行膨胀螺丝钉的安装；

2、熟练使用激光水平仪或者水平尺。

（8.1）安装暖气片支架

流程：复核暖气片安装位置——支架安装孔定位——钻支架安装孔——安装支架——校核固定支架

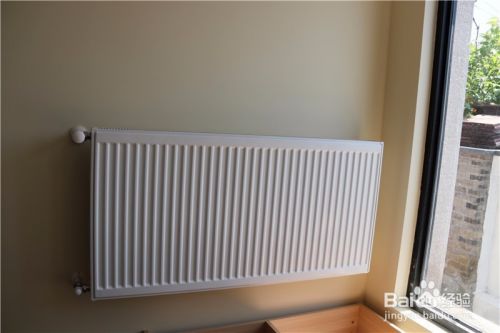

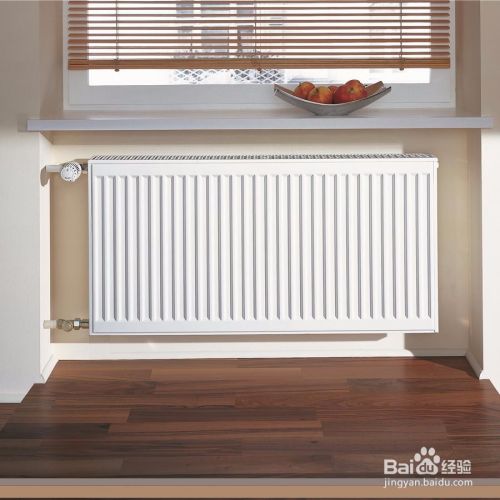

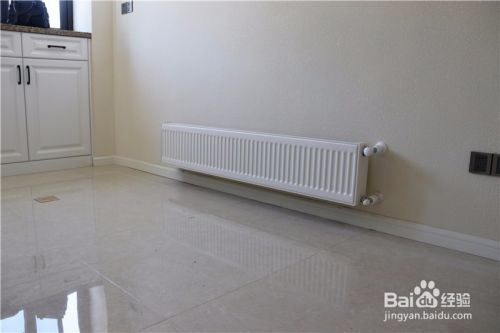

（8.2）暖气片的辅件组装和上墙

流程：进回水阀的安装——排气阀的安装——堵头的安装——暖气片上墙

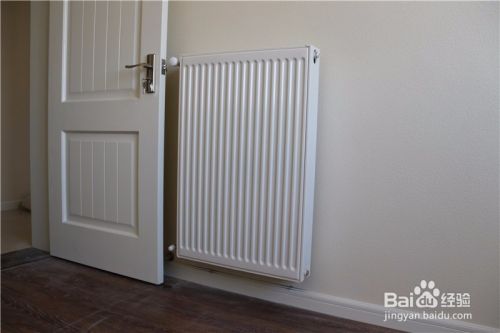

施工前提：

1、管道、暖气片安装完毕；

2、整个系统水路闭合。

施工人员技能要求：

熟练使用手动打压泵；熟知打压流程及打压压力；正确安装和读取压力表。

流程：连接手动打压泵——系统补水——初步检漏——打压——观察压力表读数——寻找漏点及漏点处理。

试压合格。采暖系统试运行。

室内恢复：家具复位、家具电器保护拆除、材料撤场、卫生清扫、地面防护拆除。
