控制多个气缸实现设备自动化的控制，但是又不知如何选择气缸控制器的型号，这里介绍一个比较常用的表控气缸控制器型号选择的方法。这里不仅能够掌握选择型号的技巧，还可以看到每个型号气缸控制器的接线图，直接参考接线图就可以进行实际的接线。
工具/原料
-
表控TPC4-4TD型气缸控制器，4路输入/4路输出，输入输出一共8路，最多可以控制4个气缸。
-
表控TPC8-8TD型气缸控制器，8路输入/8路输出，输入输出一共16路，最多可以控制8个气缸。
-
表控TPC12-12TD型气缸控制器，12路输入/12路输出，输入输出一共24路，最多可以控制12个气缸。
-
表控TPC16-16TD型气缸控制器，16路输入/16路输出，输入输出一共32路，最多可以控制16个气缸。
-
表控 TPC20-20TD型气缸控制器，20路输入/20路输出，输入输出一共40路，最多可以控制20个气缸。
-
表控 TPC24-24TD型气缸控制器，24路输入/24路输出，输入输出一共48路，最多可以控制24个气缸。
-
使用功能设置表软件，可以在XP、win7、win10的电脑上使用，在电脑上安装功能设置表软件。
-
要配置一个24V的开关电源，注意：这个是一种专门在工业自动化上使用的开关电源，有的人会误认为是开关。开关电源的功率根据负载大小来选择。
-
输入端需要根据实际需要配置开关和感应开关，开关是作为启动开关或停止开关等待。感应开关可以根据实际需要选择磁性开关，接近开关或光电开关，一般气缸采用磁性开关较多。感应开关是用于控制气缸到位停止和启动，以及检测当前气缸的状态，执行设置的功能。可以实现不到位报警，超时报警等报警及故障处理功能。具体功能根据实际需要来设置。
方法/步骤
-
1
选择型号：
上面列出了4路、8路、12路、16路、20路和24路气缸控制的型号，控制的主要功能都是相同的，选型的技巧就是根据控制气缸的个数来选择合适路数的控制器。例如：控制3个气缸既可以选择4路的控制器，型号是TPC4-4TD。控制21至24个气缸的就可以考虑选择24路的控制器，型号是TPC24-24TD。

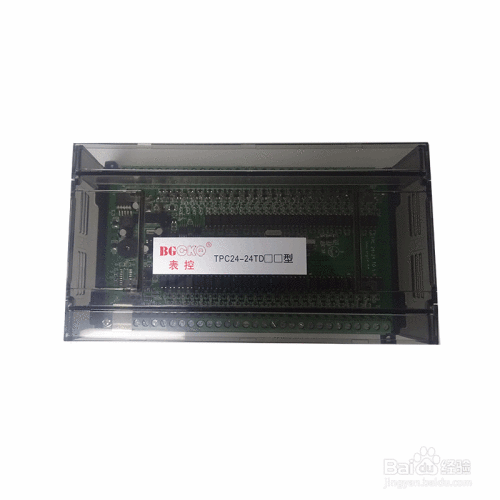

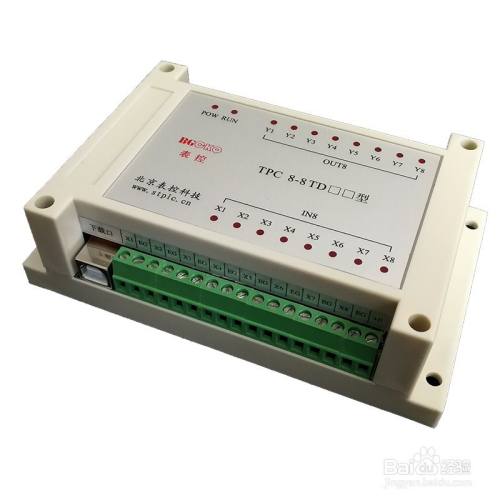

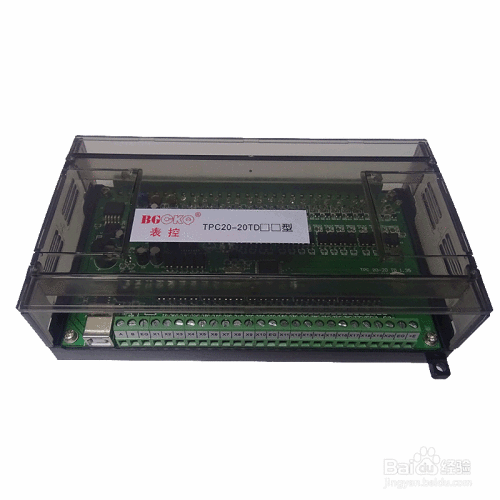

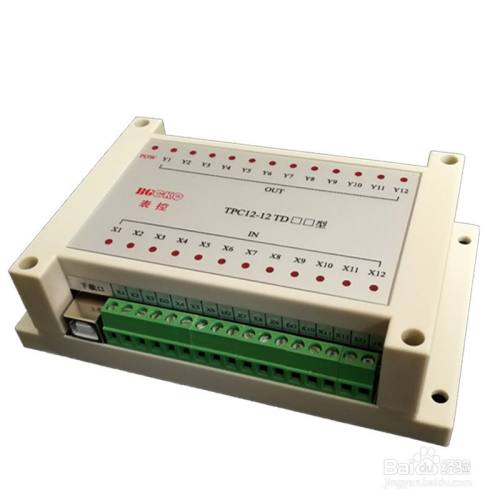

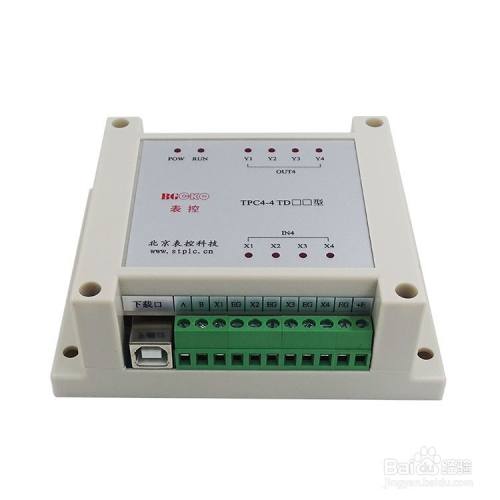

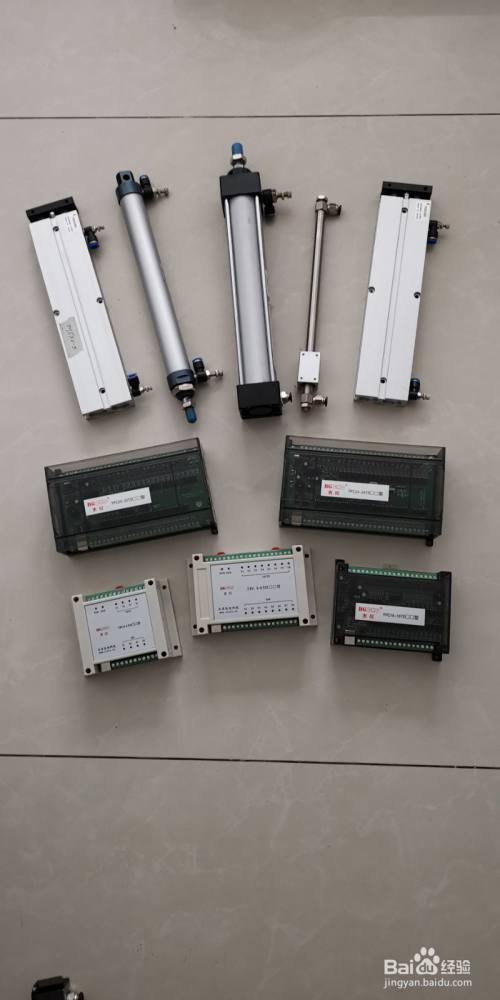

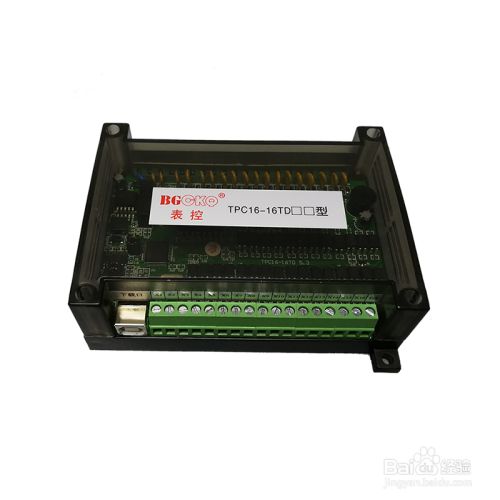

下面是气缸控制器的实物图片，可以对照查看相应的型号。
-
2
接线方法：

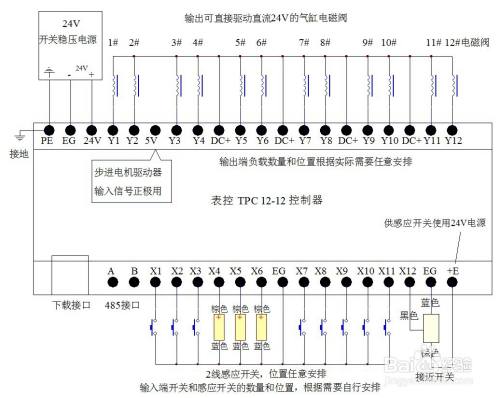

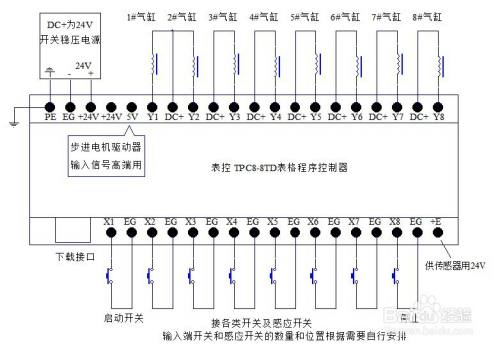

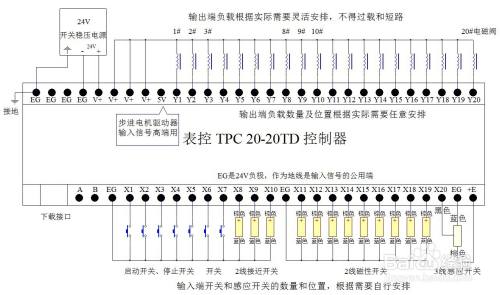

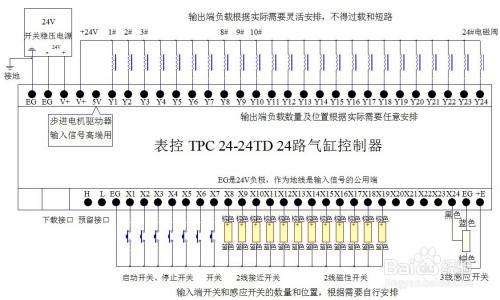

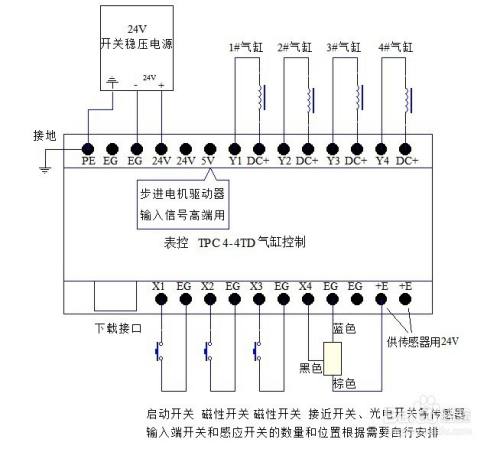

接线的要点就是要参考接线图接线，首先看懂接线图。接线图很好理解，主要分为电源、输出端和输入端三部分。
-
3
应用简介：
选型后就可以考虑应用的问题了，这里简单介绍一下。
1、在电脑上安装功能设置表软件；
2、功能设置，根据实际需要的功能用鼠标在功能设置表上设置所需的功能。
3、表控是使用表格设置代替编程的方式来设置需要的功能的，比编程简单直观，适合不会编程的非专业人员使用。
END
注意事项
-
选型中最关键的是选择到合适的型号，主要根据需要控制负载的路数来选择路数够用的气缸控制器的型号。
-
选择的控制器的路数一定要够用，如果不太清楚，或当前路数不确定，宁可选择路数多一些的，留有余量比较主动。
