CAD一道练习题中画图思维的转变，且看小编逐步说明，希望对你有所帮助。

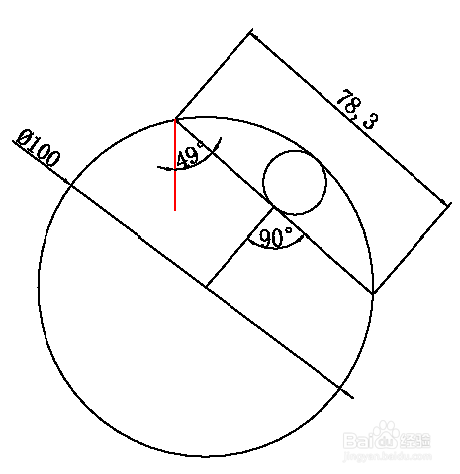

如下图所示，图形很简单，也不需要很好的数学功底，重要的是转变思维，否则画图就是吃力不讨好。
如果一开始就想着照着图一点点画，那么画图过程中总感觉差一点条件。但如果将49度角变成最后一步，便感觉一下子豁然开朗了。
下面说下具体的步骤：
方法/步骤
-
1

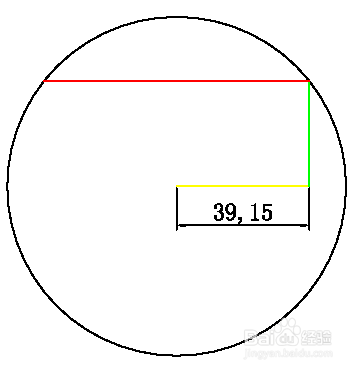

先画半径50的圆，从圆心向右画39.15的直线（黄线，78.3/2），再向上画绿线，向左画红线，所以红线的长度就是78.3，如下图所示。
-
2

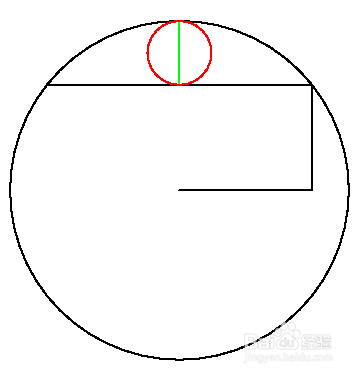

以上图中红线的中点向上画直线（绿线），再以绿线的中点为圆心，绿线的一半为半径画圆（红圈），如下图所示。
-
3
以整个大圆的圆心向上画一条直线（黄线），如下图所示。
-
4
最后将整个图形旋转“-41”度（90-49，因为为顺时针方向，所以为负），标注如下图所示。
END
