在钣金设计中,经常需要焊接,那么焊接标识如何在板件建模中体现出来呢?

这篇文章主要介绍使用soildworks为板件边角添加焊缝

工具/原料

soildworks2017

方法/步骤

1

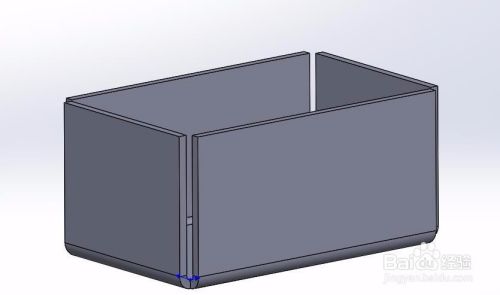

首先,新建一个钣金盒子
2

在菜单中选择钣金/焊接的边角
3

选择需要焊缝的两个面的其中一个面即可
4

设置折弯的钣金,

选择添加焊接符号
5

点击确认,会出现一个折弯的焊接形状和焊接符号
6

在平板样式中,选择解压
7

出现展开图,展开图中没有焊接符号
