在前面的文章中有给大家讲解材料属性WORKBENCH中的设置方法，也许不够详细，今天再写一期材料属性编辑的教程，本期将更为详细的全面介绍并在ANSYS操作界面中进行演示。
方法/步骤
-
1
1 第一种 在划分网格之前指定
1.1 main menu/preprocessor/meshing/mesh attributes/default attribs 出现meshing attributes对 话框，在【mat】 material number下拉框中选择你需要的材料序号。单击ok 。
1.2 然后划分网格，则此次划分的网格的材料属性为选择的材料序号的属性。
2 第二种 在划分网格之后指定
2.1 先划分好网格
2.2 点击select/entities/ 第一项选择areas ，第二项选择by num/pick,然后点击ok ，弹出面积选择 框，选定面积，点击ok，完成面积选择
2.3 点击select/entities,第一项选择elements，第二项选择attached to ，第三项选择 areas，表示所要 选择的单元为已选定面积中的单元，点击ok，选中面中的所有单元。
2.4 点击plot/replot,将只显示已选定的单元和面积。
2.5 点击main menu/preprocessor/material pros/change mat num,在new material number 文本框中输入 你需要的材料序号，在elements No. to modefied 输入all 表示所选定的所有单元对应的材料属性转为此材料 属性。
-
2
ANSYS界面操作如下
-
3

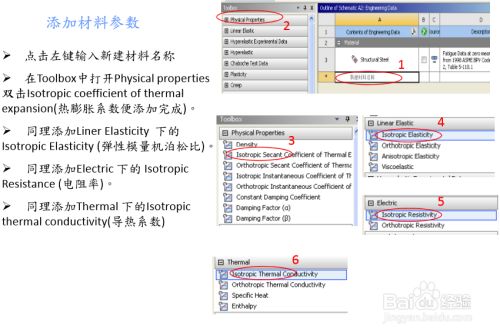

添加材料属性
-
4

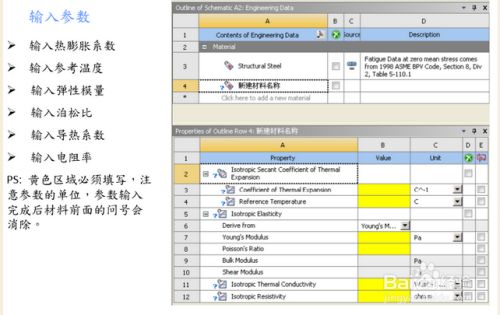

输入参数
-
5

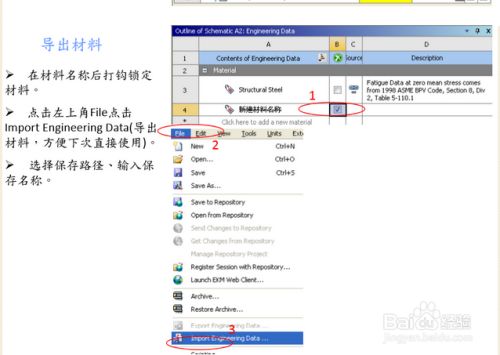

到处材料
-
6

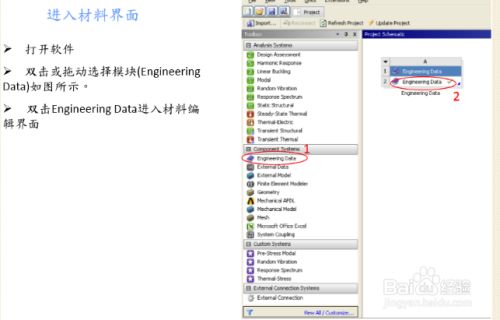

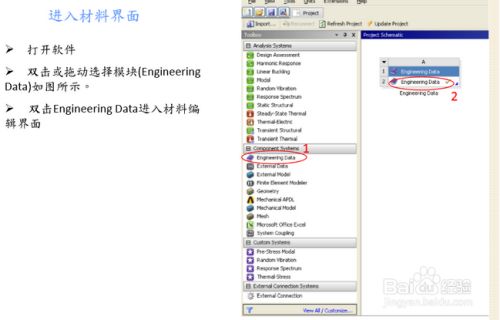

进入材料界面
-
7

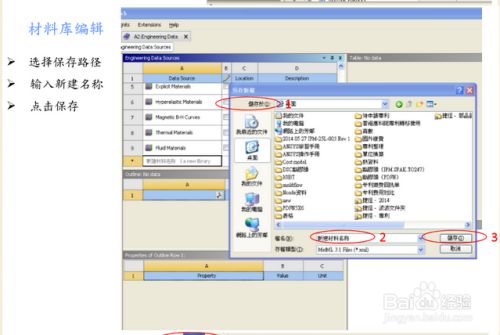

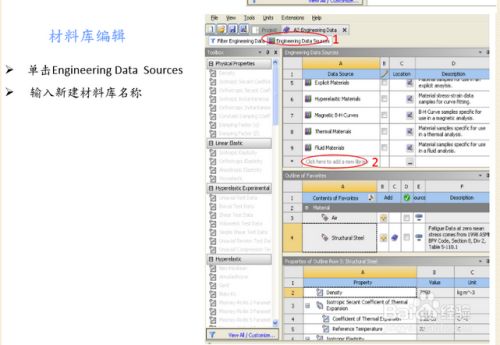

材料编辑库
-
8

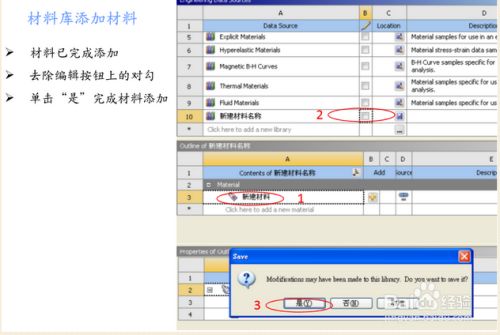

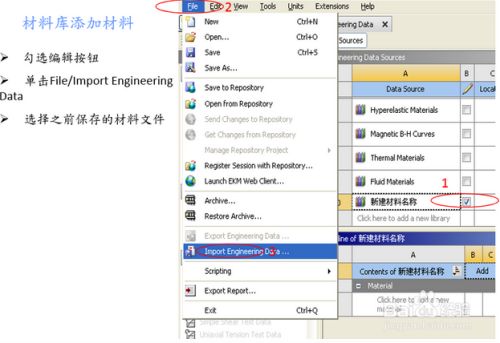

材料库添加材料
