本文将介绍在Ansys Workbench中在任意指定面上施加载荷的方法
工具/原料
-
Ansys Workbench
方法/步骤
-
1
在workbench中新建一静力学分析。
-
2
建立几何模型
双击“Geometry”，进入DM环境，创建一长方体。

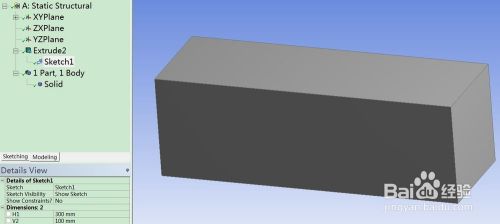

步骤：1. 新建一草绘，并拉伸为实体。

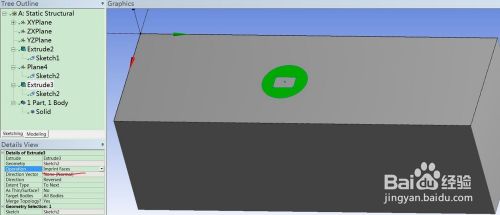

2. 在长方体顶面新建一草绘，并拉伸（Operation选为Imprint）。
-
3
划分网格

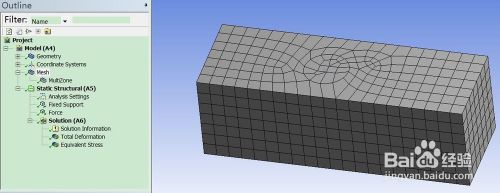

双击“Modeler”模块进入Mechanical，划分网格。
注意：在这里采用“Muti-Zone”方法划分网格，否则会生产四面体网格。
-
4
施加约束

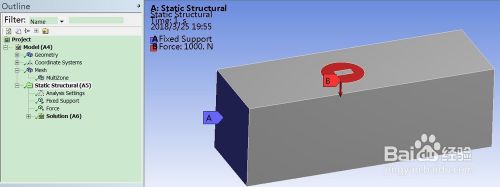

在左端面上施加固定约束；
施加载荷
在印记面上施加向下的力。
-
5

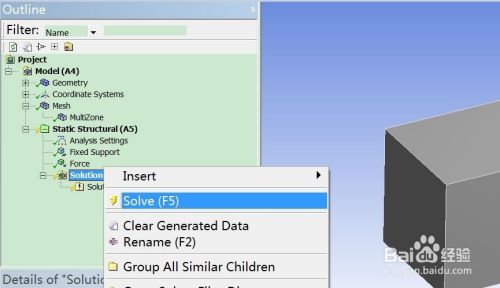

求解
-
6

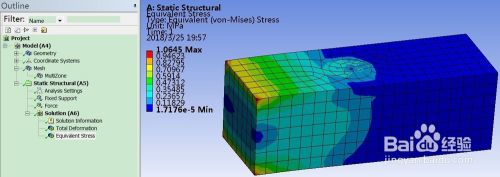

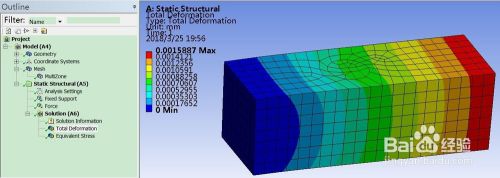

查看整体变形及等效应力
END
注意事项
-
划分网格时使用“Multi-Zone”方法
