模态拓扑优化设计仿真——基于Opt（1）

对于结构，其模态具有很重要的作用，所以对结构的模态定性的结构优化非常的有意义，介绍如下：

工具/原料

1

1）导入几何模型，进行简单的模态分析。首先划分网格、定义材料、单元属性，由于本例主要做优化，这里不再叙述，点击F12划分网格如下，点击Analysis>constrains>约束下底面：
2

2）点击tool>create card>E>EIGRL创建模态分析的卡片，设置ND=2，计算前两阶模态进行优化，点击Analysis>Loadstep>normal modes，设置工况如下：
3

3）点击Optistrct>analysis>Optistrct进行求解，并点击result查看结果，由于模型的对称性，出现了重模态问题查看前两阶模态都是169.45：
4

4）返回HyperMesh文件，进行优化设置，点击Optimization>topology>Psolid，定义优化组件>create,点击responses>定义频率响应、体积响应如下：
5

5)单击dconstrains>设置up bound=0.6e6(根据自己模型的体积测量)，减重50%情况下，优化频率最大，选定设定的工况，点击create,return>单击objective>max>freq，点击Optistrct>optomazation>optistrct进行求解：
6

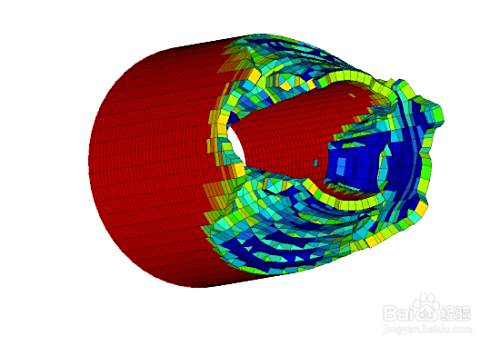

6）点击result>interation=15,查看优化结果，如下，显然优化结果不合理，需要进一步改进优化模型，修改体积约束up bound=1.165e+06（全部体积），重新优化得到的优化趋势是类似的，如下图2：

END
