UG如何构建一个没有褶皱的椭圆

UG中关于构建椭圆的一种方法

方法/步骤

1

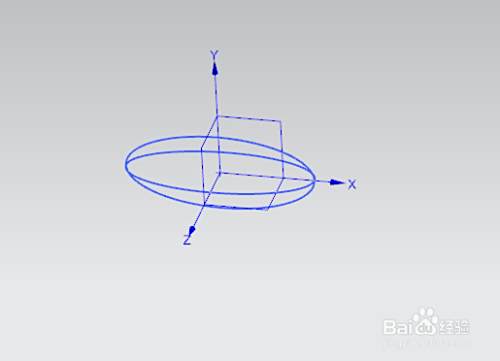

任意画一个椭圆，如图所示；
2

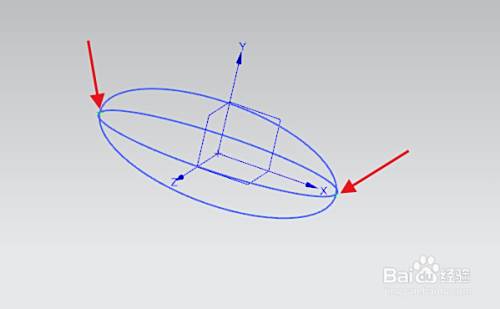

再在椭圆两个交点处建立点，如图所示；
3

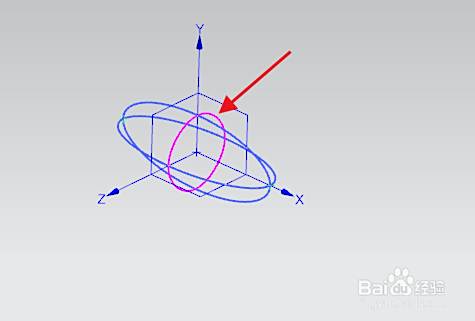

之后在椭圆中点使用艺术样条连接成一个圆，如图所示；
4

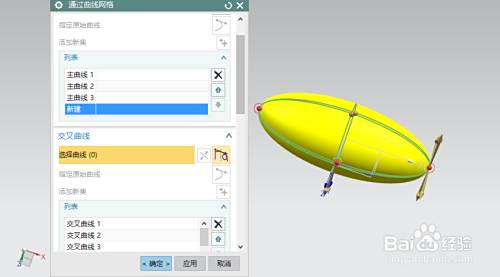

使用通过曲线网格，主曲线选择椭圆交点处的两个点和中间的艺术曲线，记得选择一次后按中键。交叉曲线依次选择椭圆的上半部分和下半部分，且两个椭圆都要选择。顺时针或者逆时针都可以。如图所示；
5

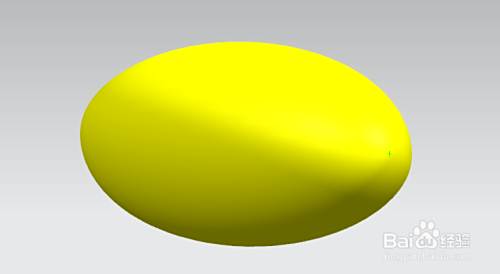

完成椭圆，如图所示；

END
