如何制作不同宽度的柱形图

我们知道常见的柱形图都是等宽的，今天介绍一个不等宽的柱形图制作技巧

工具/原料

1

如下图是一组四种产品的年销售额和各个产品的利润率情况。如果用不等宽的柱形图展示数据，即可以将各个产品的利润率很好的展示出来，每种产品贡献利润的大小也得到了完美的表现（利润=收入x利润率，那么柱形图的面积的大小就反映了各个产品的利润多少）
2

因为数据的结构决定了图表的类型，首先我们来改造数据结构如下图

改造技巧：观察源数据，我们分别将四种产品的利润率数据重复一定的次数，只要保持重复数字的比例与四种产品销售额的比例相同即可（无法调整为整数比例时，接近比例也可以，但不要太离谱）；四种产品销售额比例为8:4:2:6（当然也可以是4:2:1:3），因此，将其利润率分别重复相应的次数调整结构，且数据错位排列（利用空位的占位功能）
3

选择调整后的数据，功能菜单【插入】，【推荐的图表】，【所有图表】，【柱形图】，【簇状柱形图】，【确定】
4

任意选择一个系列柱形，右键【设置数据系列格式】，【系列重叠】100%，【间隙宽度】0%
5

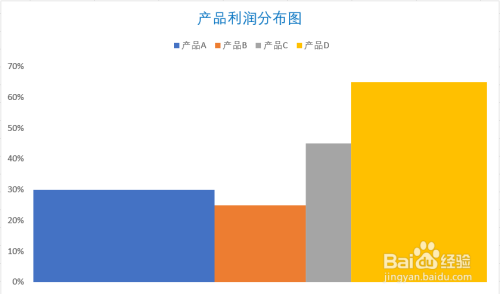

删除网格线，删除横坐标轴，输入主旨鲜明的标题，调整图例位置。这样一个可以展示数据两个维度对比的柱形图就完成了

END
