380V的电路使用三相四线制。其中三相为三根火线（U、V、W），四线为三根火线加一根零线（N），即U、V、W、N。了解基本规格，下面介绍一下三相电路的不同接法。非专业人员禁止自行操作。

工具/原料

电线、电机
螺丝刀、钳子等

三相电机Y型接法

1

将电机接线端U2、V2、W2短接，剩余的U1、V1、W1分别接至三相电路的三相火线上。通电时查看电机转动方向是否正确，方向反了就把三相中任意两项对调即可。

END

三相电机三角形接法

1

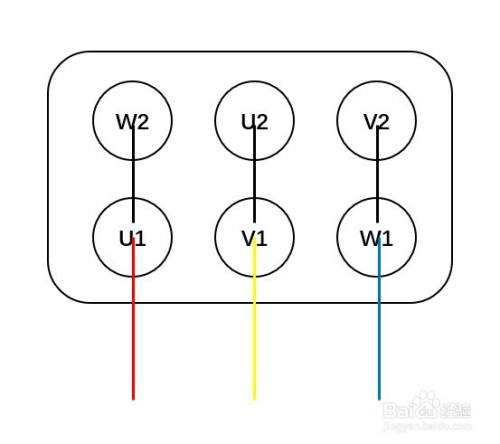

将U1、W2短接，V1、U2短接，W1、V2短接，再将三条线引出接至三相电路的三相火线上。通电时查看电机转动方向是否正确，方向反了就把三相中任意两项对调即可。

END

三相电接取220V电

1

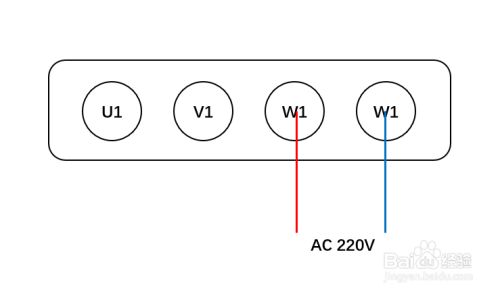

一根线接三相火线任意一相，另一根线接零线。这样接印出来的电路就是单相220V电。

END

注意事项

用电安全第一！禁止带电操作
