Pads输出Bom有人是在原理图中输出，也可以在layout中输出，这里仅说明在Layout中输出bom清单，bom清单必须包含元器件的具体信息.我们在Layout中用宏命令的方式来输出bom清单，步骤如下：
方法/步骤
-
1
下载宏Jlc_pads_bom.bas 或在已有文件夹中：右键点中文件选复制，然后在桌面点粘贴即可。
-
2
copy Jlc_pads_bom.bas 这个文件到你的 pads 宏文件目录
-
3
将Jlc_pads_bom.bas 宏文件加载到PADS中

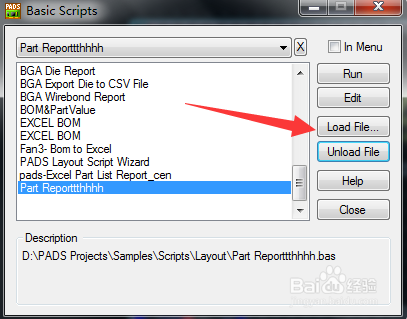

打来PADS layout-tool
-
4

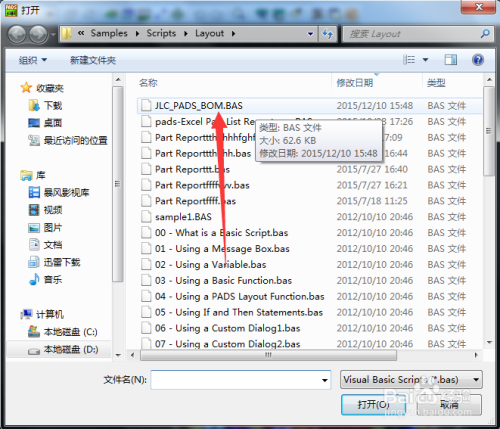

Load File，选择已经下载的Jlc_pads_bom.bas文件。
-
5
打开文件，则在这个列表中已经有了JLC_PADS_BOM这个宏命令。
-
6

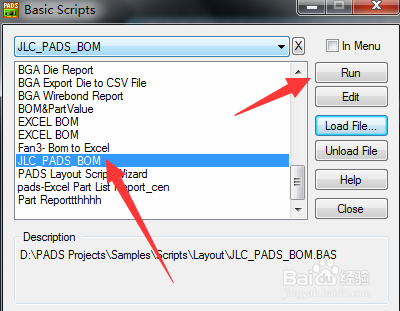

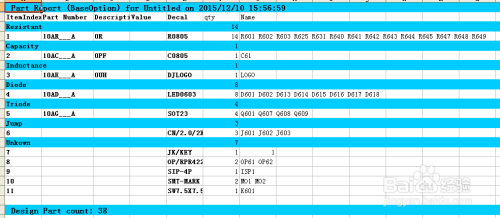

选中此命令，点Run,即可生成一个bom清单：
END
