本文讲解ProE5.0野火版根据效果图创建水龙头外观曲面的详细方法
步骤/方法
-

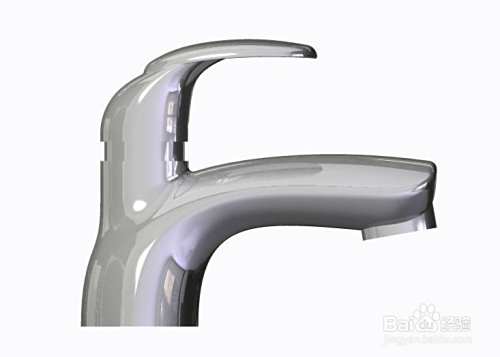

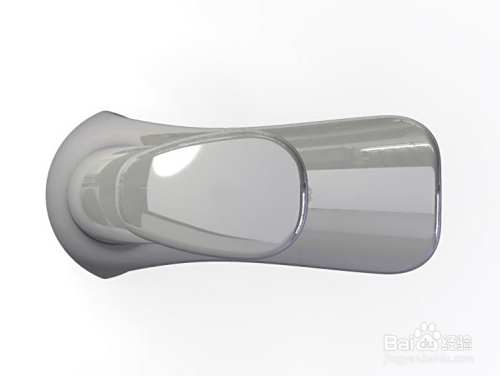

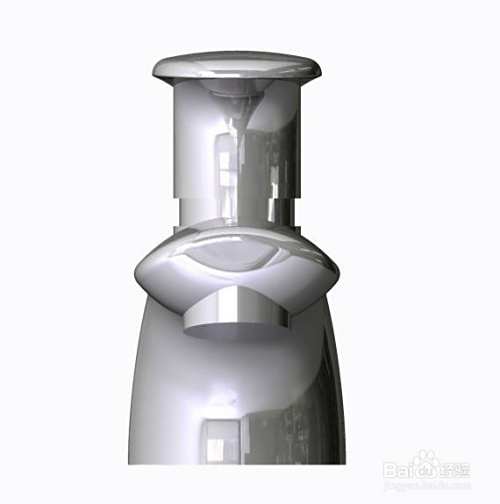

分析参考的效果图，确定基本的造型步骤和方法
-

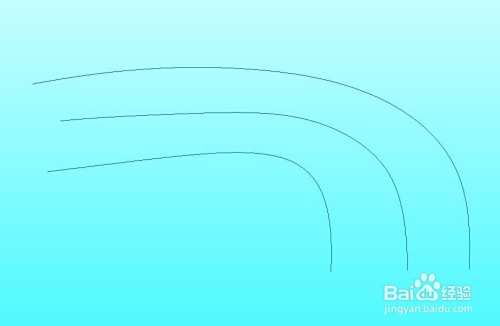

参考正面效果图，描出水龙头的轮廓曲线，如下图所示。
-

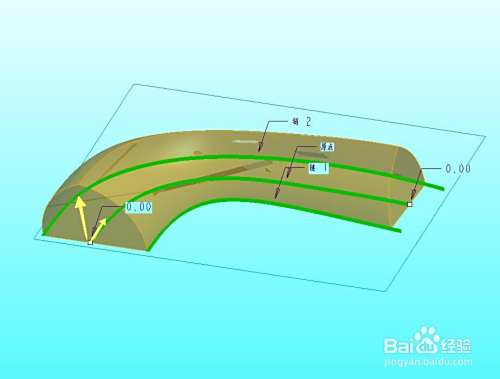

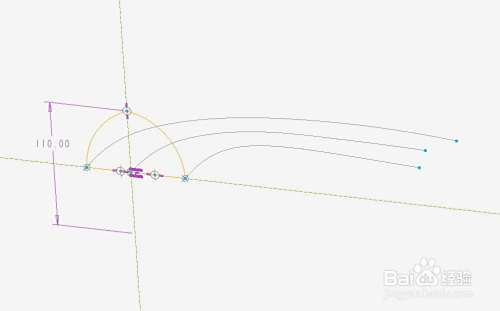

使用可变扫描，扫描截面如所示，扫出下面的水龙头主身曲面。
-

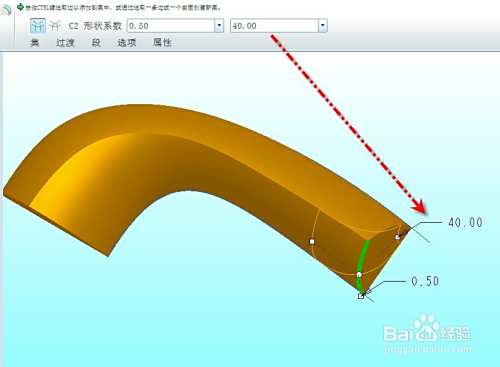

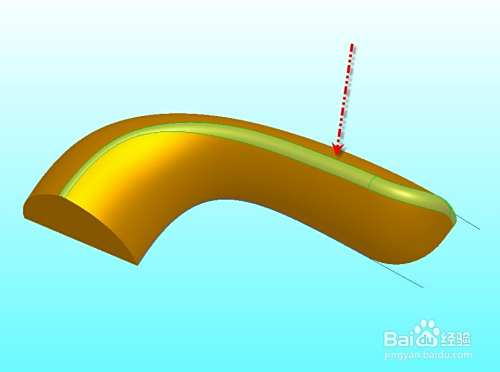

在出水口端添加大圆角过渡，然后添加侧棱上的0.5小圆角，得到如下图形状。
-

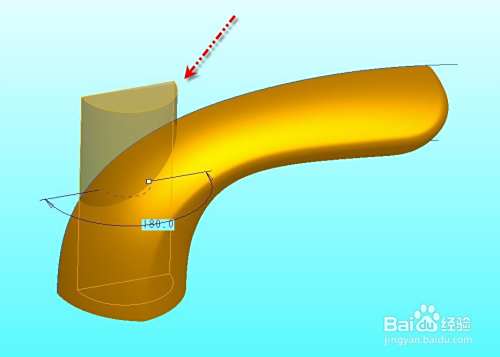

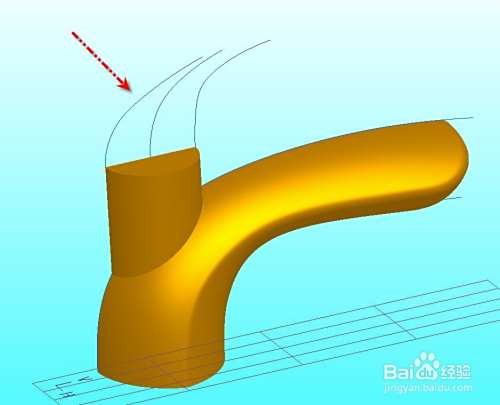

使用旋转功能在图示位置创建直径为18mm的水龙头的连接部分管身
-

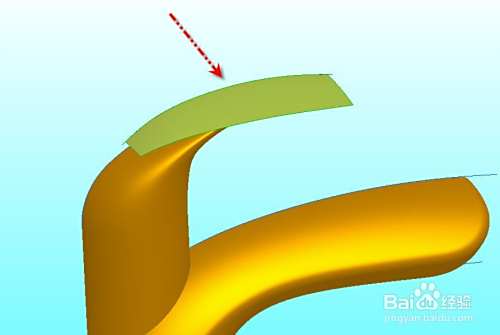

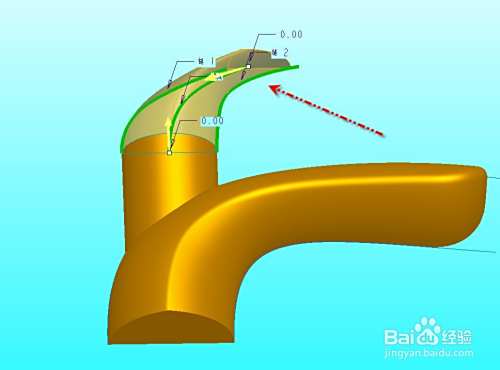

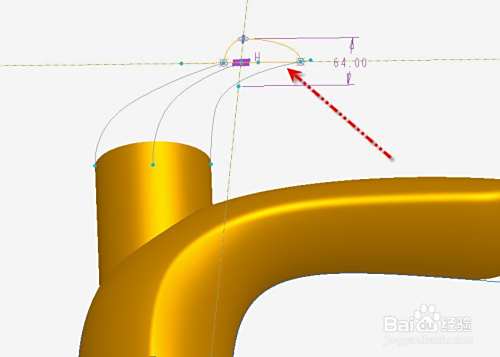

参考效果图，描出上部按键连接部分的轮廓曲线，再一次使用可变扫描创建出这部分的曲面。
-

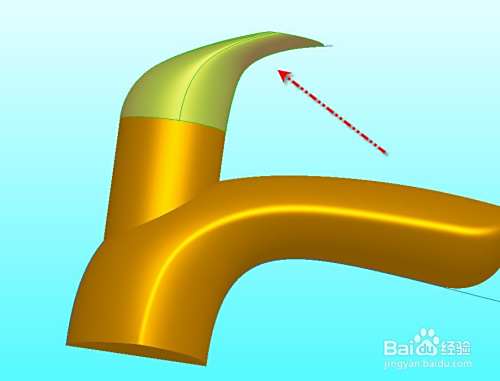

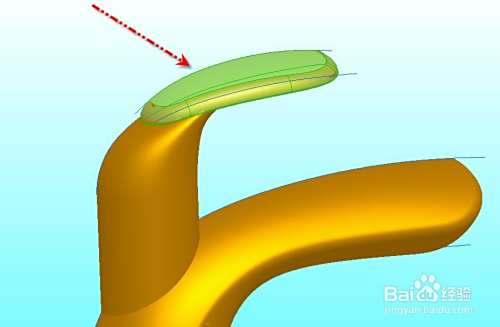

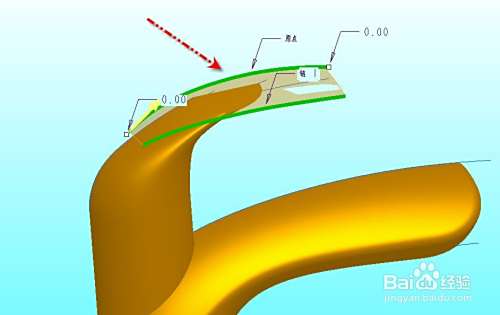

使用扫描特征创建按键头部的曲面，然后通过合适的轮廓曲线修剪成型，然后加厚成薄壁后倒圆角得到图示最后形状。
-

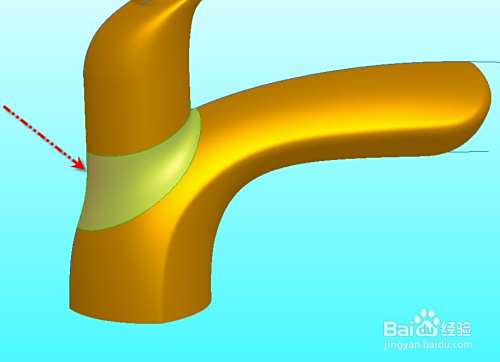

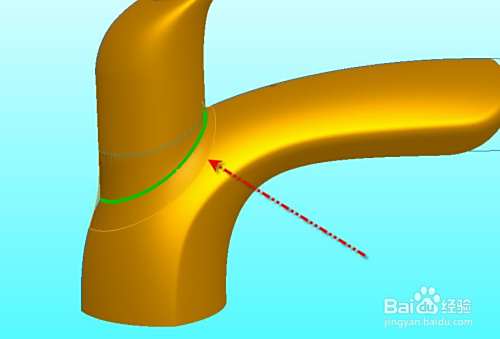

使用通过曲线的圆角方式创建两个不同管身部分的过渡圆角曲面，如下图所示。
-

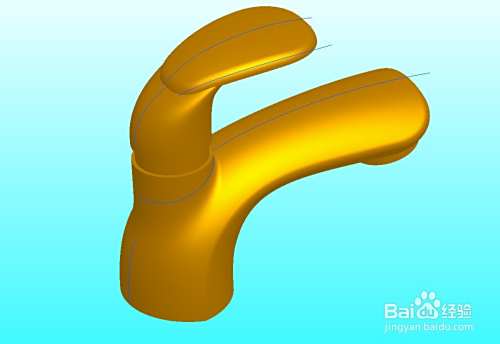

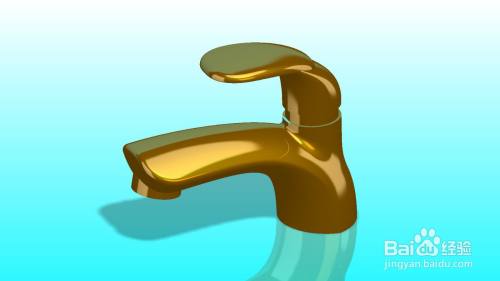

完成其它细节特征后，使用镜像功能把创建好的一半曲面镜像成完整形状，完成最后的水龙头曲面模型，如下所示
END
