SolidWorks三维建模训练一百六十四简单实体
方法/步骤
-
1
如下所示，
打开SolidWorks软件，新建一空白的零件，
保存为：
SolidWorks三维建模训练一百六十四简单实体
-
2
执行【拉伸凸台/基体——上视基准面】，进入到草图环境，
激活矩形命令，画一个正方形，边长100，边距离原点50，
点击退出草图。
-
3

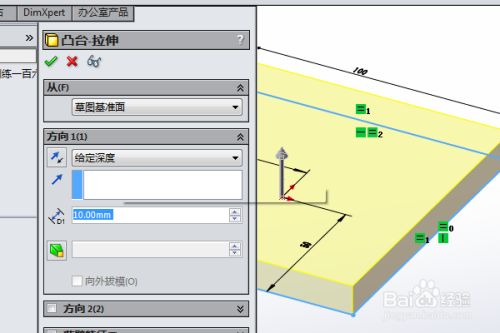

设置拉伸距离为10，
回车，完成并结束本次拉伸操作。
-
4
执行【拉伸凸台/基体——前视基准面】，进入到草图环境，
激活直线命令，画一个直角三角形，角度15°，两边距离25，
点击退出草图。
-
5
设置方向为两侧对称，修改距离为50，
回车，完成并结束本次是拉伸操作。
-
6

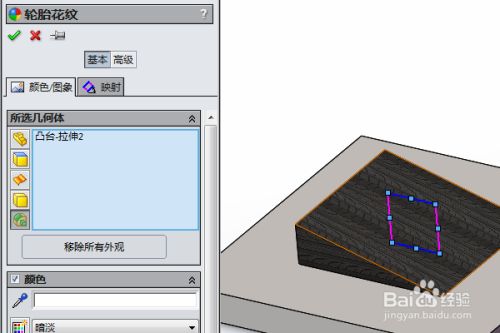

隐藏原点，点击实体，在弹出的临时工具栏中点击“外观——零件”，
然后在右边的外观中找到“抛光钢”效果指定给实体，然后单独给拉伸特征指定轮胎花纹效果，

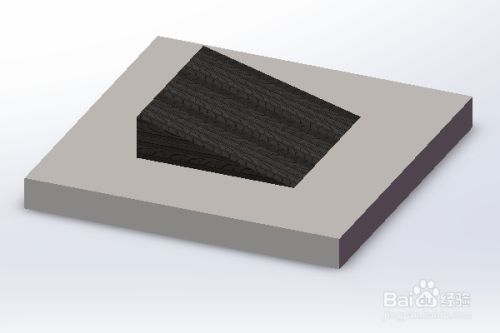

至此，
这简单实体的建模操作就演示完成，本次练习结束。
END
