标注样式是标注设置的命名集合，可用来控制标注的外观，比如箭头样式、文字位置和尺寸公差等。用户可以创建标注样式，以快速指定标注的格式，并确保标注符合行业或项目标准。
文字选项卡设置
-
1

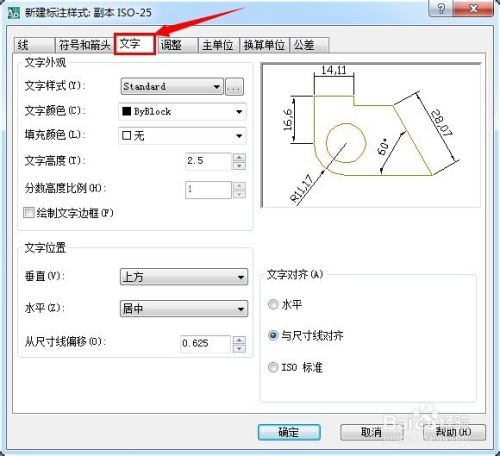

文字选项卡用来设置标注文字的格式、放置和对齐。
-
2

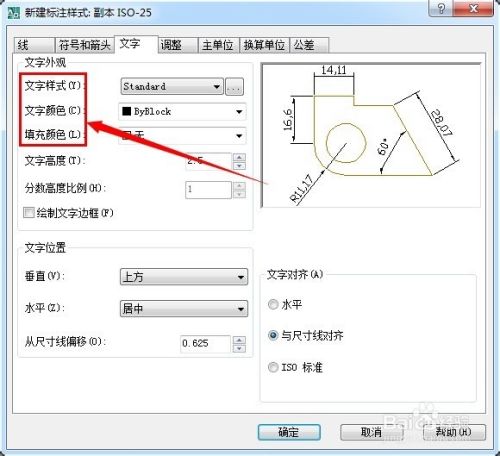

文字外观设置用来控制标注文字的格式和大小。
”文字样式“：显示和设置当前标注文字样式。从列表中选择一种样式。要创建和修改标注文字样式，请选择列表旁边的”......“按钮。
”文字颜色“：设置标注文字的颜色。如果单击”选择颜色“，将显示”选择颜色“对话框，也可以输入颜色名或颜色号。
”填充颜色“：设置标注中文字背景的颜色。
-
3

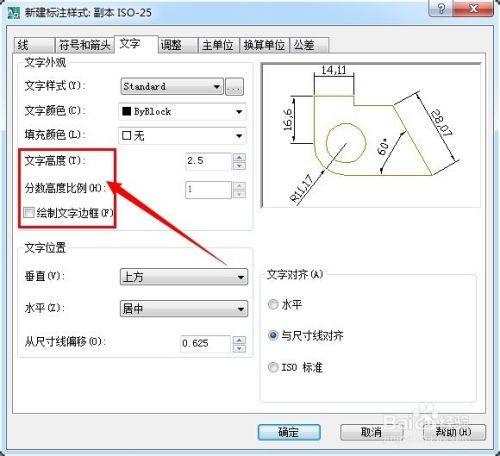

”文字高度“：设置当前标注文字样式的高度。在文本框中输入值。如果在”文字样式“中将文字高度设置为固定值，则该高度将替代此处设置的文字高度。
”分数高度比列“：设置相对于标注文字的分数比例。仅当在主单位选项卡上选择”分数“作为”单位格式“时，此选项才可用。用在此处输入的值乘以文字高度，可确定标注分数相对于标注文字的高度。
”绘制文字边框“：如果选择此选项，将在标注文字周围绘制一个边框。
-
4

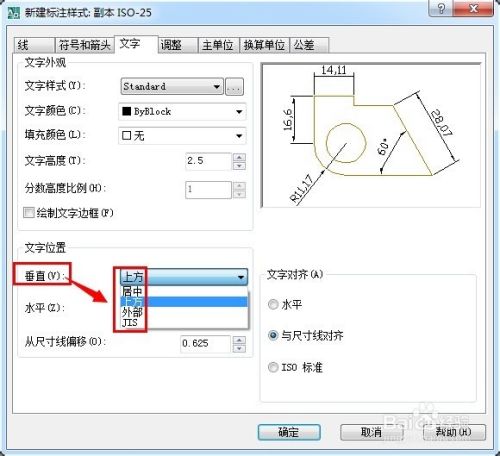

”文字位置“选项用来控制标注文字相对尺寸线的位置。其中”垂直“选项包括"居中"、”上方“和“外部”。
-
5

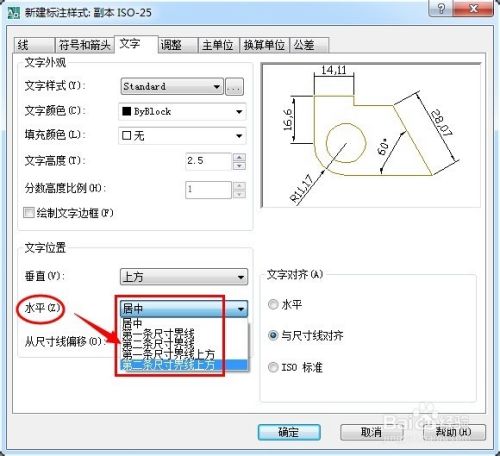

“水平”位置包括：
居中:将标注文字沿尺寸线放在两条尺寸界线的中间。
第一条尺寸界线：沿尺寸线与第一条尺寸界线左对正。
第二条尺寸界线：沿尺寸线与第二条尺寸界线右对正。
-
6

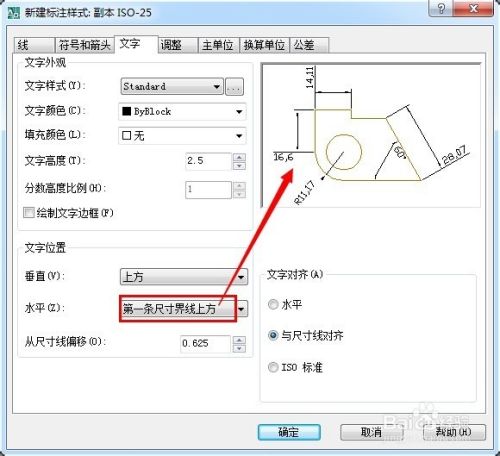

第一条尺寸界线上方：沿第一条尺寸界线放置标注文字或将标注文字放在第一条尺寸界线之上。
第二条尺寸界线上方：沿第二条尺寸界线放置标注文字或将标注文字放在第二条尺寸界线之上。
-
7

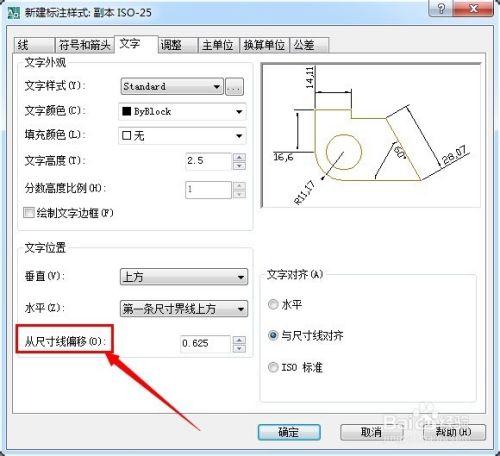

“从尺寸线偏移”：设置当前字线间距，文字间距是指当尺寸线断开以容纳标注文字时标注文字周围的距离。
-
8

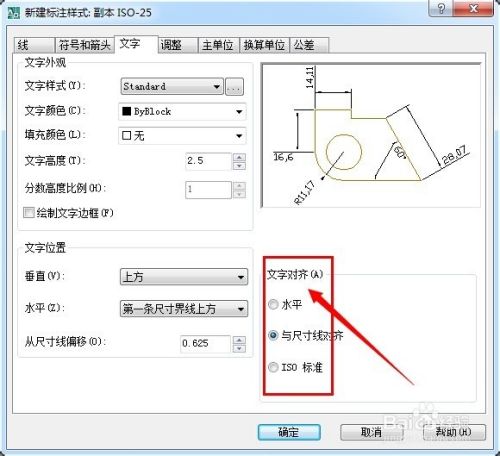

“文字对齐”选项用来控制标注文字放在尺寸界线外边或里边时的方向是保持水平还是与尺寸界线平行。
