solidworks装配中的等宽配合属于高级配合，某些时候在用这个等宽配合效率非常高，笔者就来介绍一下怎么使用。
方法/步骤
-
1

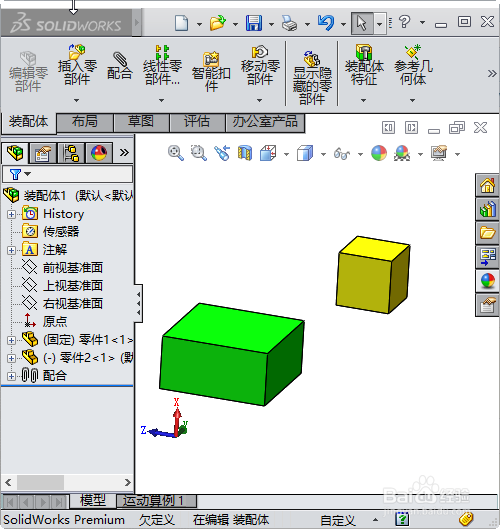

如图，我现在要把这个黄色的物体放在绿色物体上方，并要在中间位置，这个时候使用等宽配合效率就很高了。
-
2

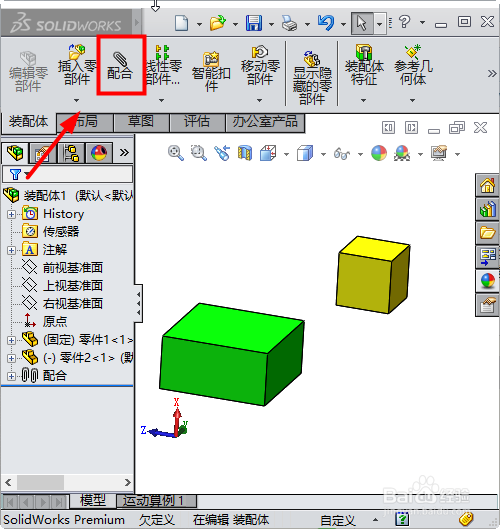

点击配合，如图所示
-
3
点击高级配合，如图所示
-
4
选择宽度，如图所示
-
5

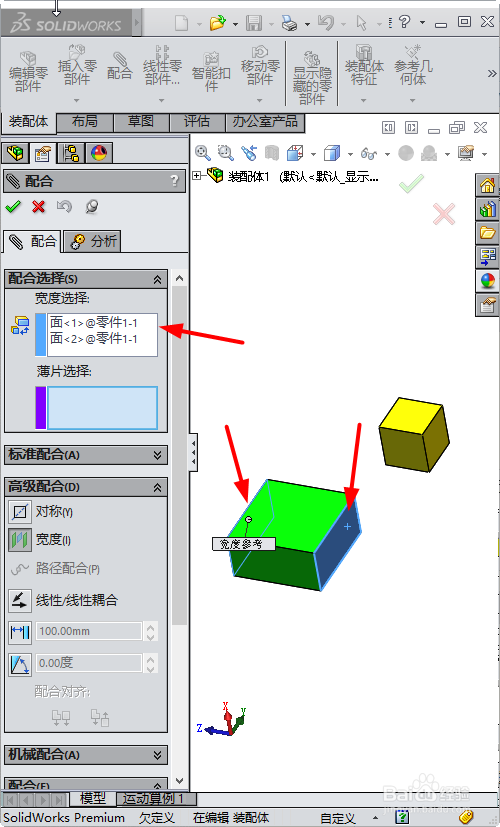

选择其中一个配合实体，要实现等宽的两个面，如图所示
-
6

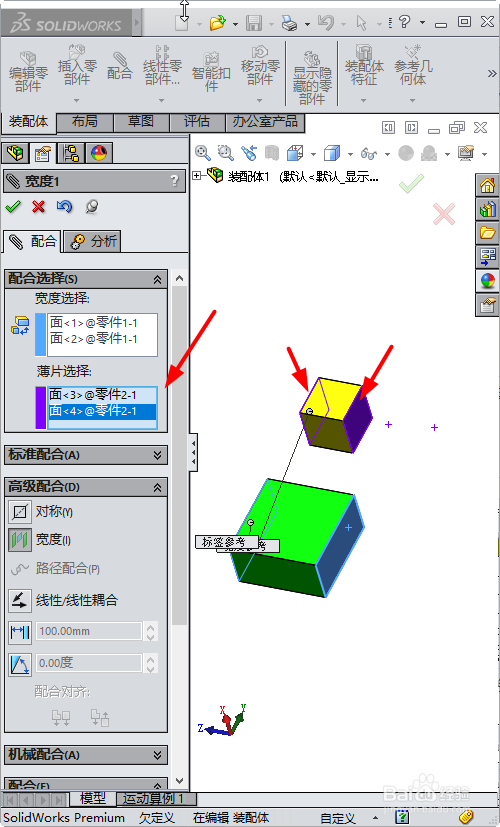

再选择其中一个配合实体，要实现等宽的两个面，如图所示
-
7
打钩确定，所选的两个面就添加了等宽关系。同理再等宽另外两个面，
-
8

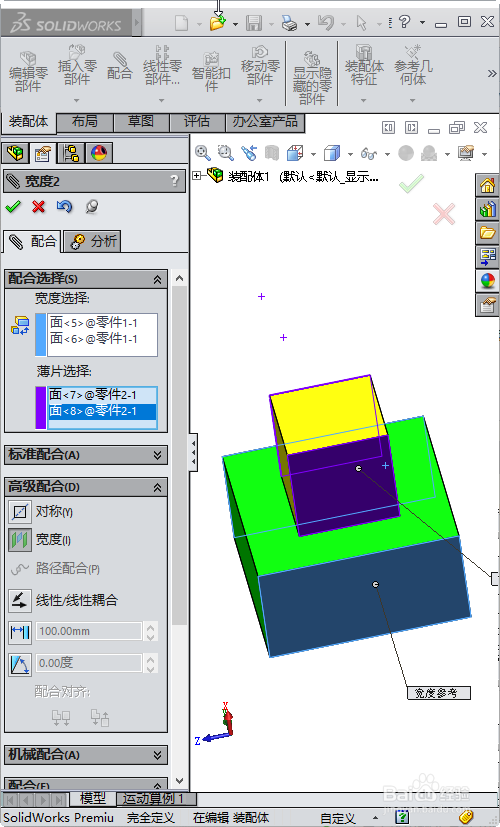

打钩确定，配合就完成了，如图所示。
END
