绘制风扇叶有很多种版本的教程，小编这里有个自创的，而且还比较简单，而且还比较使用。
方法/步骤
-
1
这是绘制好的样图。
-
2

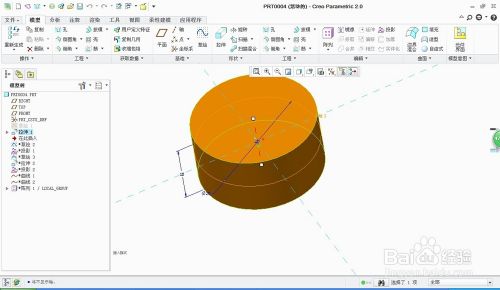

首先绘制一个直接20，拉伸厚度10的圆柱体，当然也可以拉伸成为曲面。
-
3

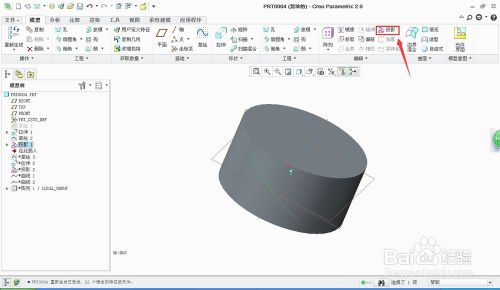

选择“投影”工具，依投影的方式，讲平面上的直线，投影到曲面上。
-
4

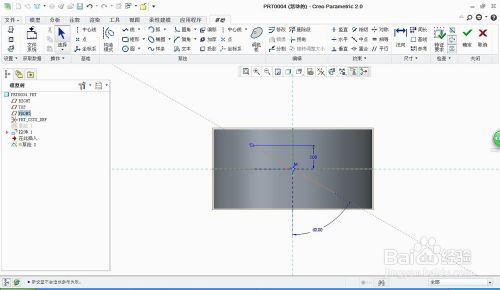

这里选择参考，投影草绘，编辑定义，在FRONT的平面绘制一条直线，在绘制直线之前，先做一条辅助线。然后完成。
-
5

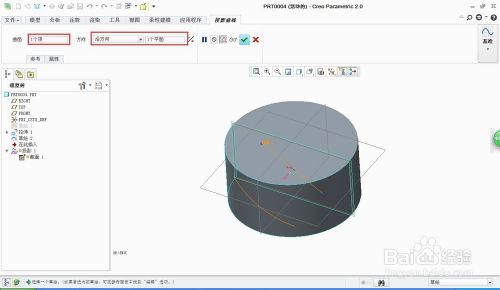

这里曲面选择圆柱曲面，投影方向选择FRONT平面，这时会在圆柱曲面上，生成一条圆弧曲线。点击完成。
-
6

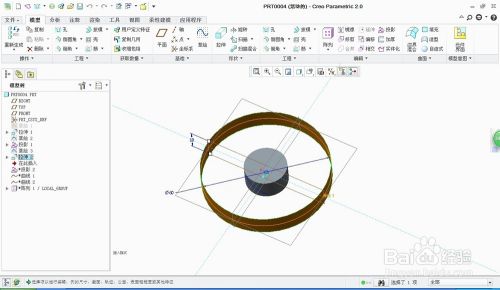

绘制一个直径60,深度10的曲面圆。
-
7
参照以上的方法，在直径60的曲面上投影一条曲线，尺寸如图所示：
-
8

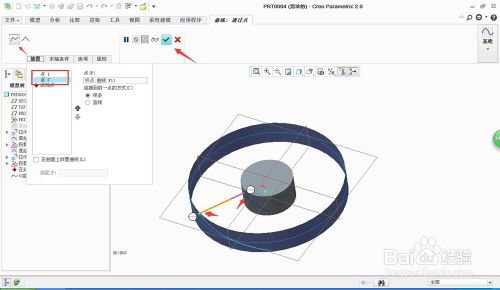

我们在通过曲线工具，绘制一条直线，将两条曲线连接一起，如图所示：
-
9

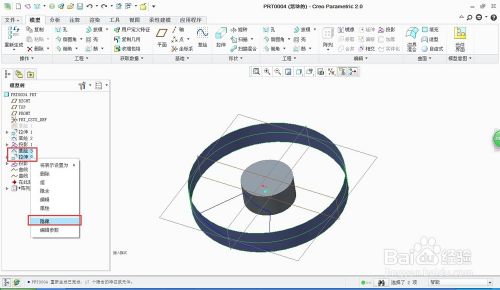

隐藏掉不需要的参考，
-
10

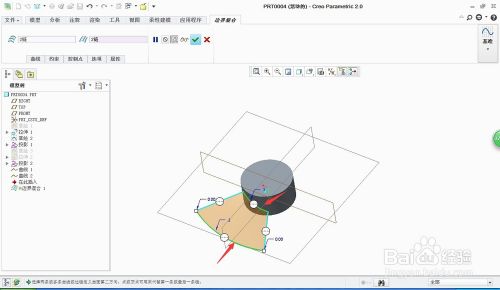

选择边界混合工具，进入之后，按着Ctrl键先选择两条直线，
-
11

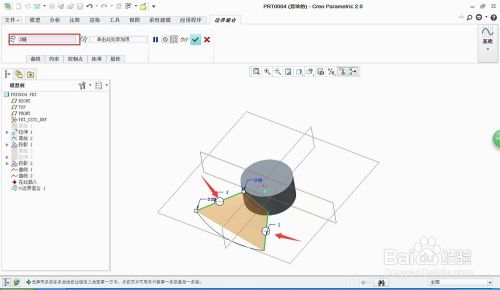

点击选择另外两条参考线，如图所示，然后点击完成，
-
12

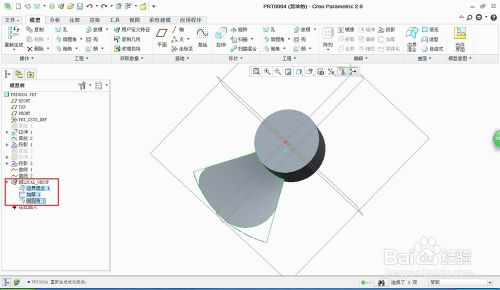

用加厚工具，加厚叶片0.8mm，如图所示，然后，给两个尖角倒圆角。
-
13
把刚刚做的曲面，倒角，加厚，并成一组， 而后依轴阵列的方式，阵列4个叶片
-
14
完成。
