如何在Ansys Workbench中加螺栓预紧力

打开Workbench软件，添加一个静力学工作流。

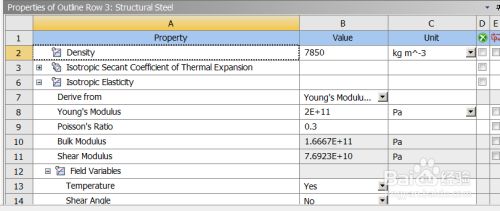

设定材料属性。到后边可以对零部件及螺栓进行附属性操作。

DM模块中，建立两个厚板的模型，并且在中间打一个孔。两个零件是独立的，不是一个体，注意选择添加冻结操作。

建立一个螺栓的模型，具体参数需要参考国标。

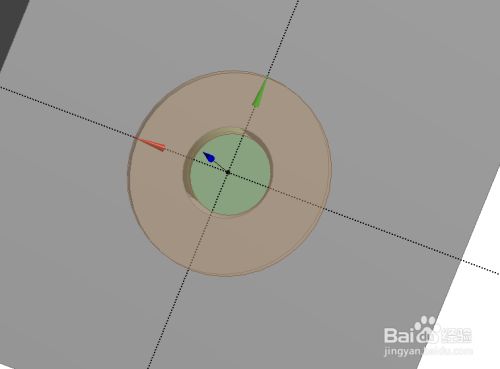

螺栓的杆长度要超过两板的整体厚度，超过多少要看单位，我一般M8的，下边会超过1mm。之后要套一个圆环，厚度也是1mm的，圆环内径刚好与螺栓外径相等。

进入Model模块，进行后续操作。先附各零部件材料。

设定接触。我们定义两板中间的为有摩擦接触。而螺栓下表面的要与上板上表面绑定。下板下表面与那个圆环绑定。

划分网格，根据需要确定一些要求。

Fixed Support圆环底面，也可以把螺栓底面也固定了，但是这样会无端增加此处的刚度，所以还是仅固定圆环底面吧。

隐藏板，快捷键是F9.选择Loads/Bolt Pretension，在操作里选择螺栓的杆外表面。这里设定了500N的预紧力，当然是比真实情况小得多了。具体数值，要根据计算或者实验要求。

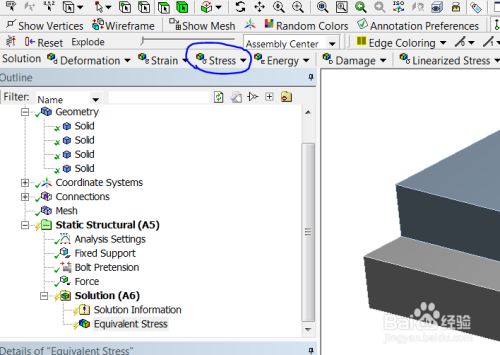

加一个力，仅演示用。在计算项目里选择应力，选米赛思应力。

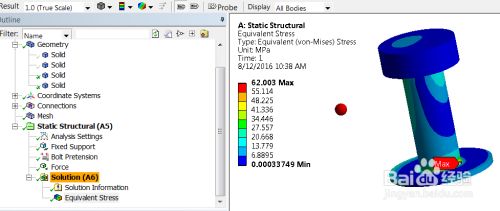

计算，然后可以看到结果。
