proe使用分析测量后，可以创建分析测量参数，这个参数可以使用到proe的关系定义中吗？当然可以，本经验跟大家分享，分析测量参数应用于关系的方法。
方法/步骤
-
1

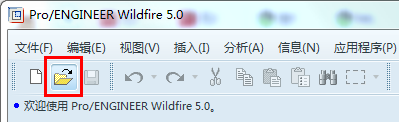

启动proe软件，proe软件界面中点击打开文件图标，打开proe三维模型。
-
2

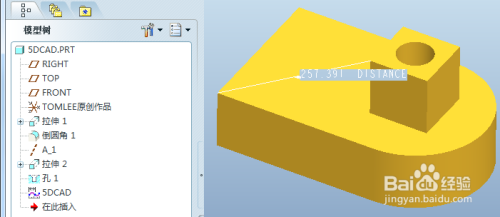

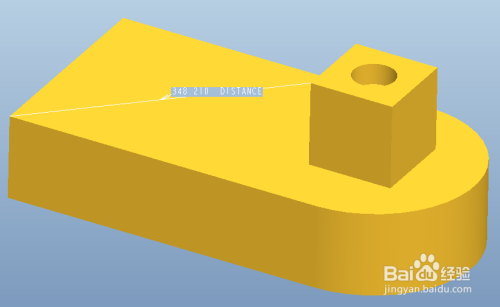

模型树上可以看到分析测量特征，模型显示区也保存了分析，方便观察。
-
3

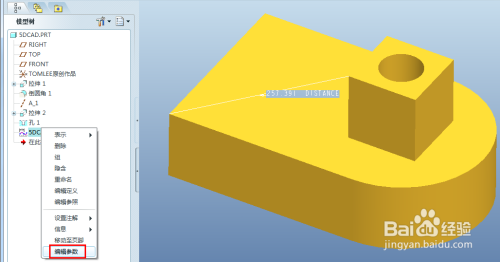

定义proe关系前，先在模型树选中分析测量特征，右键快捷菜单选择“编辑参数”。
-
4

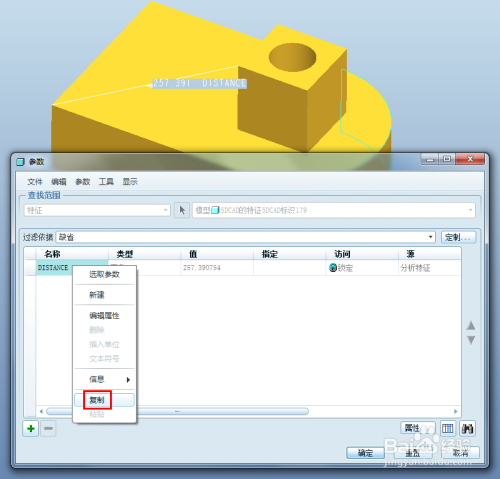

我们在参数对话框中，把参数名复制下来，定义关系需要使用参数名和特征名，这两个名称都需要准确。
-
5

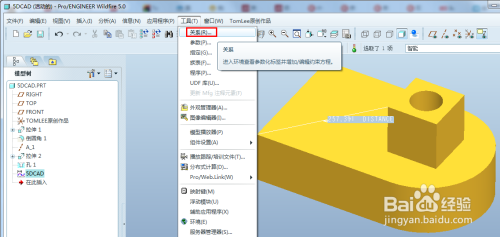

点击确定，关闭参数对话框，从proe工具菜单选择“关系...”启动关系定义。
-
6

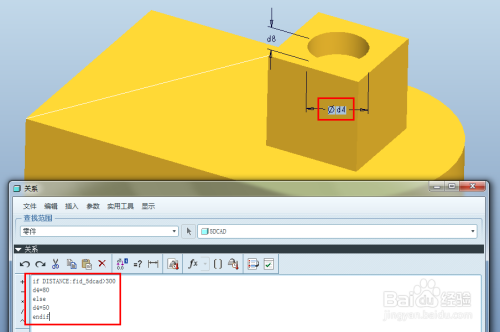

在关系中我们输入一个判断语句，通过判断距离参数是否大于300来定义孔的直径数值。这里要注意，参数和特征名必须正确，还要参照标准书写格式。
-
7

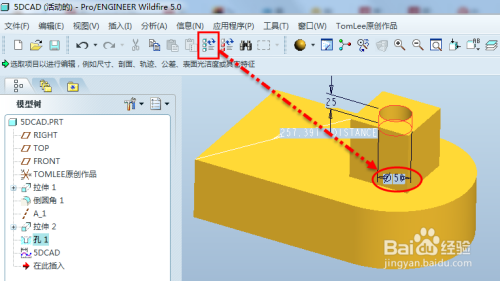

点击确定，关闭关系定义窗口，再生模型可以看到直径数值更新为50，因为测量距离小于300。
-
8

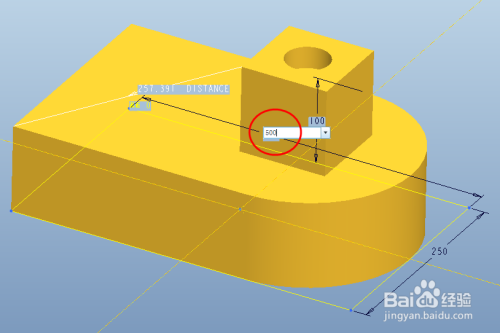

双击底部实体拉伸特征，修改尺寸，再生模型，让方块变长。
-
9

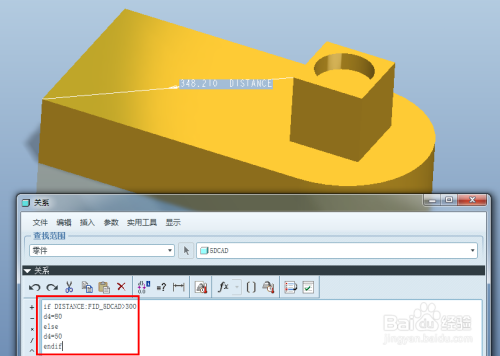

我们再次点击再生模型，完成计算后，显示孔的直径尺寸就可以看到更新为80了，因为模型的测量参数大于300。
END
