AutoCAD二维绘图训练一百八十五之两圆相交填充
工具/原料
-
电脑
-
AutoCAD2018
方法/步骤
-
1
如下图所示，

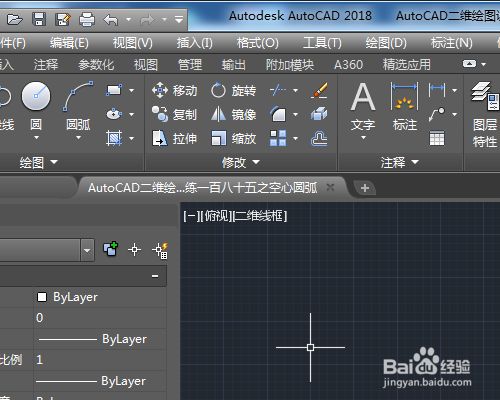

打开AutoCAD2018软件，新建一空白的CAD文件，
另存为：AutoCAD二维绘图训练一百八十五之两圆相交填充
-
2
如下所示，

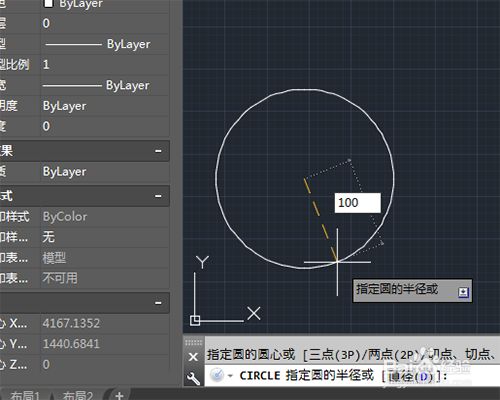

输入c，回车，激活圆命令，
随意指定一点为圆心，输入100，回车，完成圆的绘制，
-
3
如下所示，

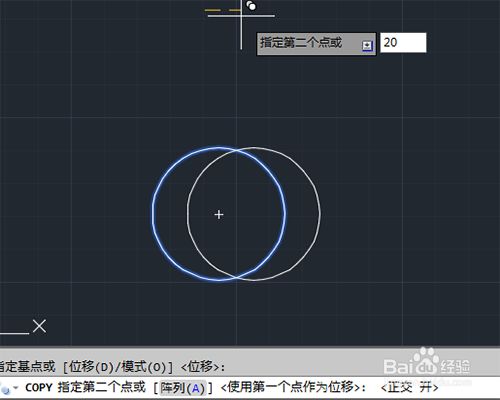

输入co，回车，激活复制命令，
选中圆，回车，随意指定一点为基点，然后水平移动光标，两个圆相交到合适的位置，再点击一下，完成移动复制。
-
4
如下所示，

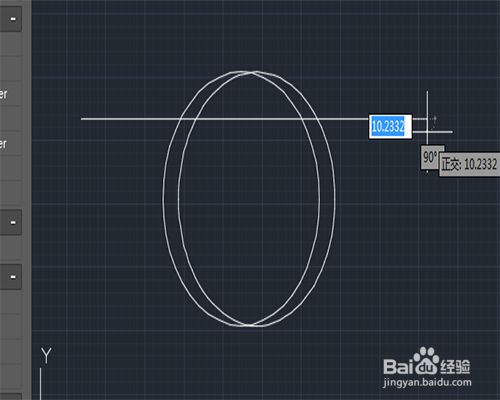

输入L，回车，激活直线命令，
画一个水平线段与圆相交，回车，
-
5
如下所示，

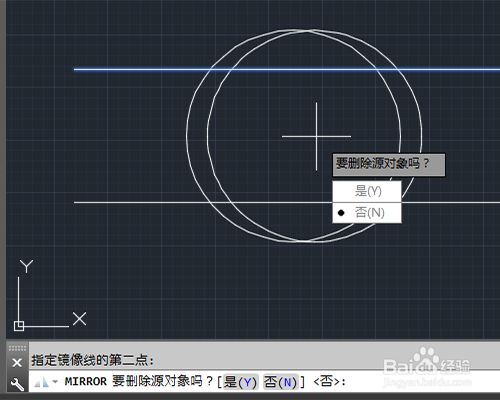

输入mi，回车，激活镜像命令，
选中辅助线，回车，
点击圆的左右端点，回车，完成镜像。
-
6
如下所示，

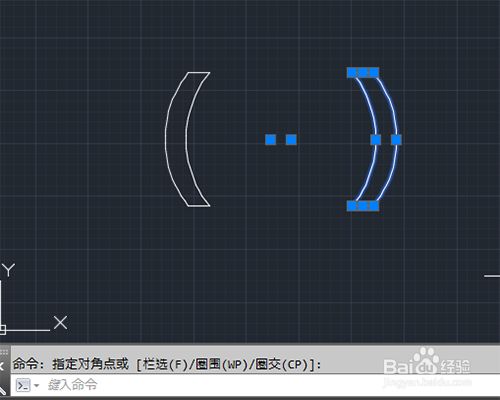

输入tr，回车，单击鼠标右键，激活快速修剪命令，
修剪多余的圆弧，
然后选中这个修剪不掉的线段，delete，删除，
-
7
如下所示，

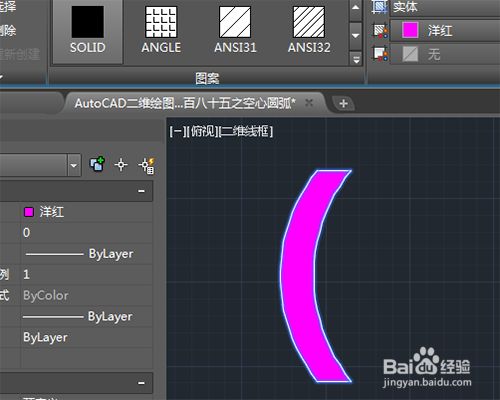

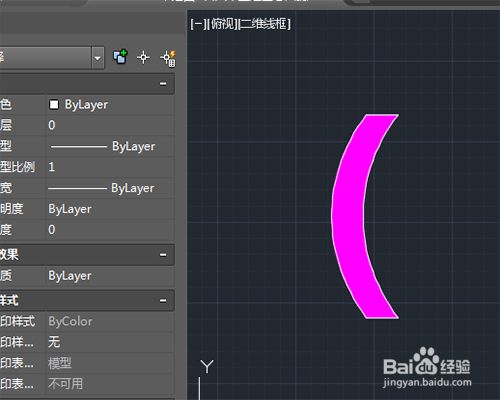

输入h，回车，激活填充命令，
填充洋红色，
至此，
这个二维图形就绘制完成
本次练习结束，
END
