PLC的进位标志用于进行进行加法运算时，当运算结果有进位时进位标志M8022动作，我们可以运用其进位标志输出信号。
方法/步骤
-
1

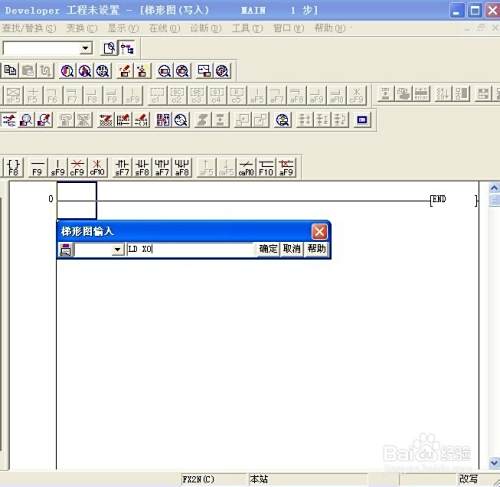

首先需要在程序中编写一条加法指令，我们用X0作为加法指令的执行条件，输入LD X0
-
2

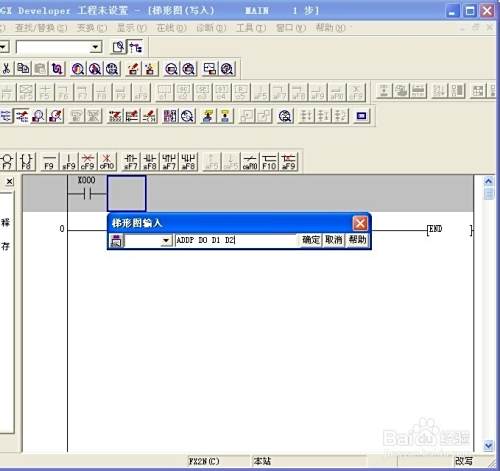

在X0的触点后输入加法指令：ADDP D0 D1 D2。其运算结果放入D0寄存器。
-
3

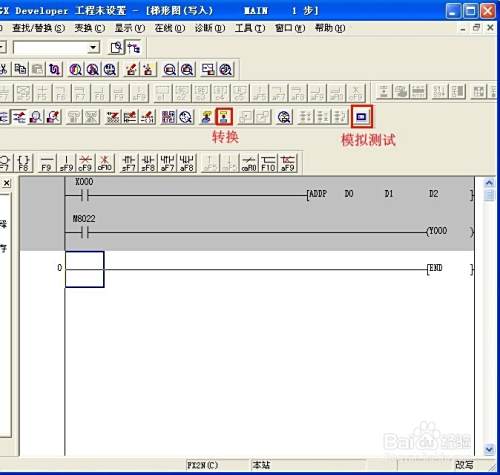

程序编写之后点击转换按钮进行编译，然后按模拟测试按钮将程序写入模拟PLC。
-
4

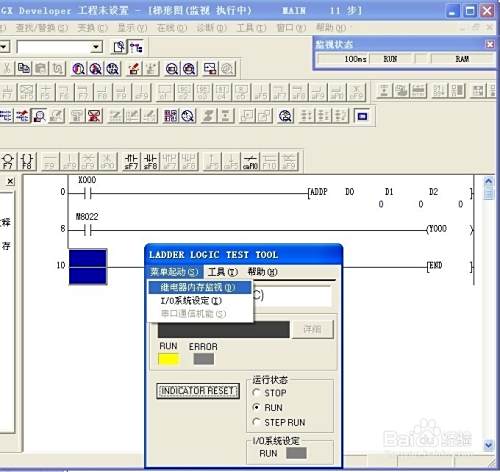

点击模拟测试窗口的启动菜单，然后选择继电器内存监视。
-
5

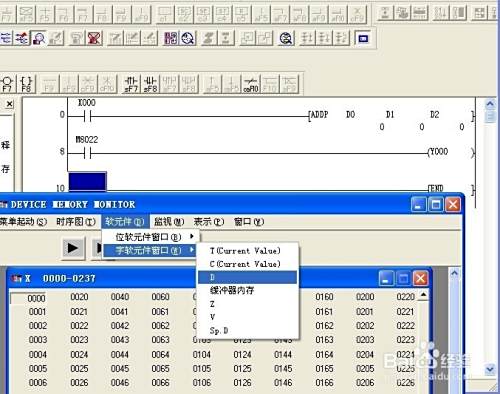

在监视窗口选择位软元件X和字软元件D。
-
6

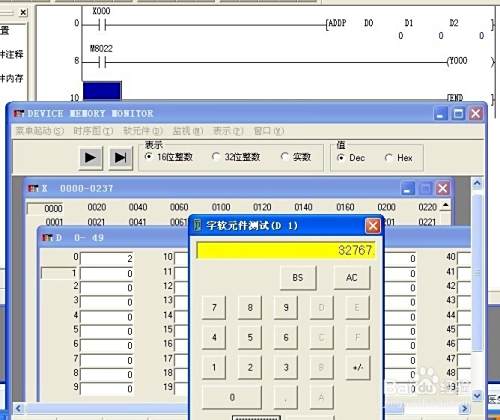

点击字软元件的编号处，对D0和D1进行赋值。
-
7

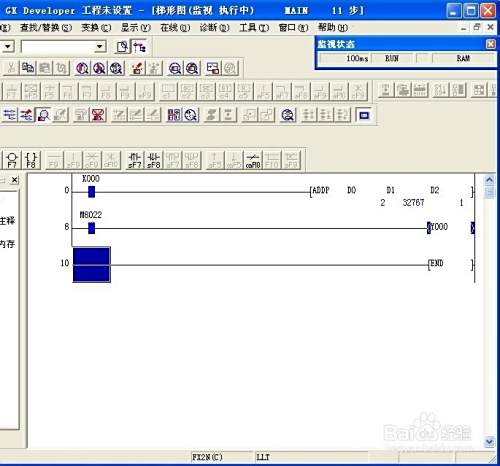

点击监视窗口的X0执行加法运算，可以看到出现进位时M8022接通，同时Y0输出。
END
