matlab怎么制作按下按钮将图显示在GUI坐标轴

第一步：首先我们在命令行窗口输入guide创建一个空白的GUI界面，如下图所示，我们选择一个按钮放在空白GUI中。

第二步：我们双击该按钮，打开该按钮的属性编辑器，如下图所示，修改tag值为wt_button， 修改string为稳态分析。

第三步：如下图所示，我们选择一个坐标轴放在GUI中。

第四步：我们双击该坐标轴，打开该坐标轴的属性编辑器，如下图所示，修改tag值为wt_tu。

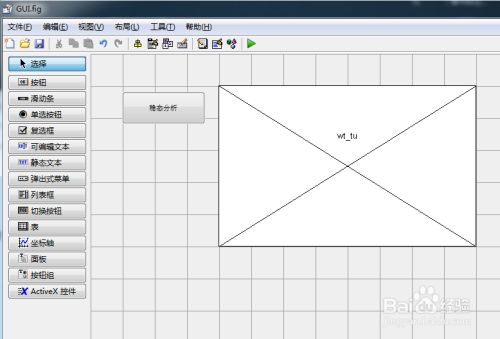

第五步：我们调节好按钮和坐标轴的大小和位置，调整好的GUI如下图所示。

第六步：我们右击该按钮，点击【查看回调】，然后选择查看【callback】，如下图所示。

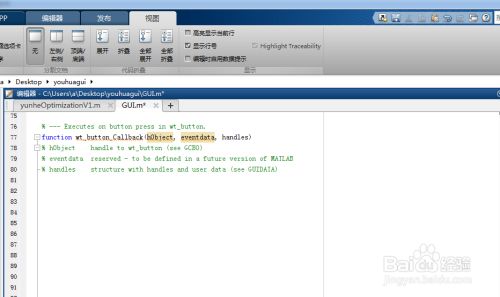

第七步：此时我们将进入m文件中，如下图一所示，我们需要在这按钮函数中编程，将我们需要进行按下按钮后需要运行的程序添加到这里。

第八步：我们添加好自己的程序后，如下图所示，其中重要的是作图程序，需要将其显示在指定的坐标轴wt_tu中。

作图重要部分代码如下：

plot(handles.wt_tu,zc_id,wt_z,'b.',f_id,fwt_z,'r.','markersize',4);

set(handles.wt_tu,'XGrid','on','YGrid','on');

xlabel(handles.wt_tu,'样本点');

ylabel(handles.wt_tu,tyb_name{:,l});

legend(handles.wt_tu,'稳定工况值','非稳定工况值')

title(handles.wt_tu,'滑动窗口法稳态分析取稳定工况数据');

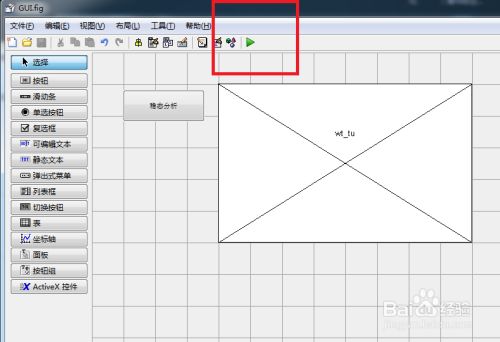

第九步：程序代码写好后，我们点击GUI界面中的运行按钮。

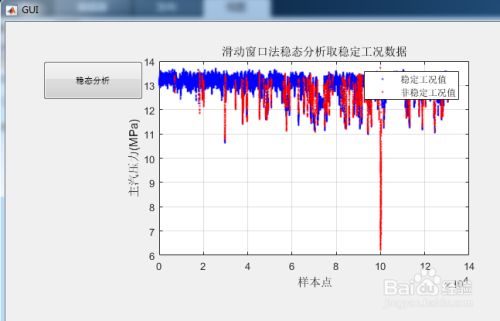

第十步：运行程序后，如下图所示，我们点击稳态分析按钮，此时运行结果将会显示在坐标轴中了。
