Pro/e5.0如何建模GB/T120A型内螺纹圆柱销？

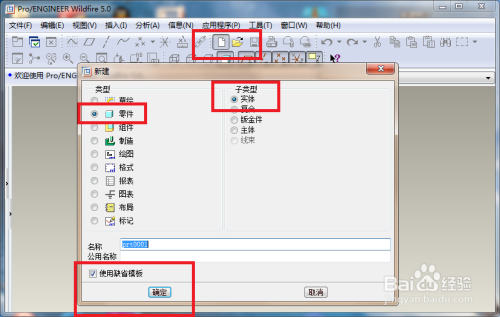

如下图所示，

打开Pro/e5.0软件，

新建一个实体零件文件，使软件进入到三维状态。

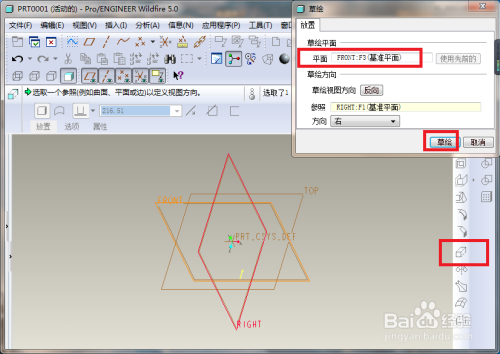

如下图所示，

先后点击【拉伸——放置——定义——FRONT面——草绘】，

然后软件就能进入到草绘环境。

如下图所示，

这里只有一个操作，

激活圆命令，

然后以坐标原点为圆心画一个圆，

然后双击修修改圆的直径为ø40，

然后就打√，完成并退出草绘。

如下图所示，

在控制栏中设置拉伸高度为100，

然后点击控制栏中的√，完成并结束本次操作。

如下图所示，

进行边倒角操作，6.3x15°。

1、点击工具栏中的边倒角图标，

2、设置倒角方式为“角度xD”，角度为15，D为6.3，

3、选中实体边线，看着预览效果决定是否点击“反向”，

4、点击√，完成并结束本次操作。

如下图所示，

重复第5步操作，

给另一头实体边线进行边倒角操作，

边倒角参数为5x15°。

如下图所示，

插入ø17.29x40的孔。

1、点击工具栏中的“孔”图标，

2、选择孔的形状为锥形顶角的孔，设置孔的直径为ø17.29，深度为40，

3、选择孔放置的实体平面，在5x15°倒角那头的平面

4、选择定位平面，设置0

5、点击√，完成并结束本次操作。

如下图所示，

激活边倒角命令，

设置尺寸为1，

选择内孔的边线，

打√。

如下图所示，

从这里开始创建内螺纹特征。

执行【插入——螺旋扫描——切口】

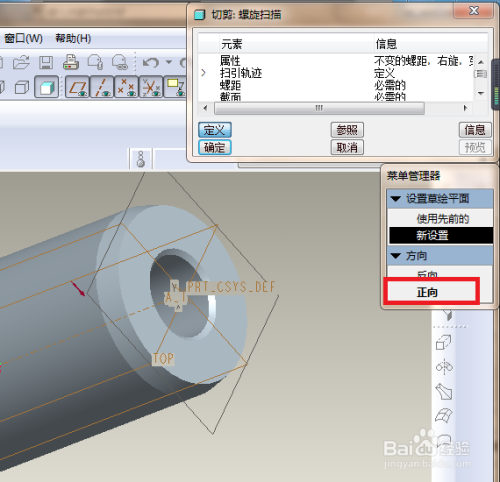

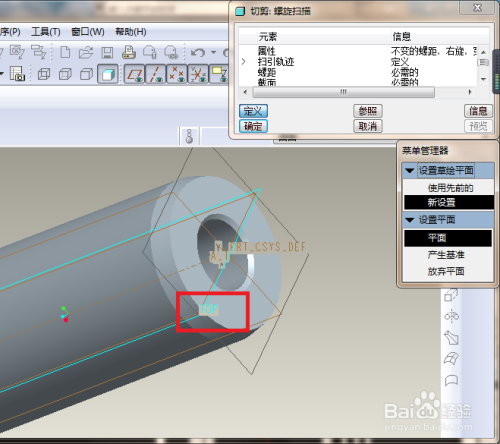

如下几幅图所示，

一步一图，我们快速进入草绘。

第一幅图：点击“完成”，

第二幅图：点击“TOP面”，

第三幅图：点击“正向”，

第四幅图：点击“缺省”。

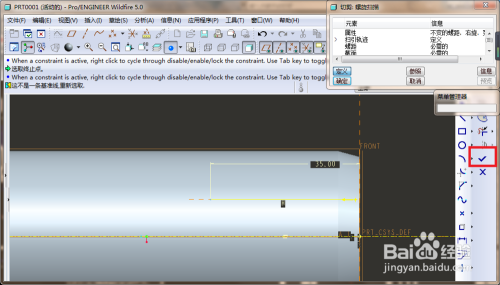

如下图所示，

进入草绘环境，

激活“类型”命令，将内孔边线显示出来，然后裁剪掉，留下参考线，

激活直线命令，以参考线一端点为起点画一水平线段，

激活中心线命令，过坐标原点画一横向中心线，

激活标注命令，标注水平线段的左端点距离纵轴35，

点击√，完成并退出草绘。

如下图所示，

消息输入窗口要求我们输入节距，

笔者输入了2.5，再打√。

如下图所示，

进入到草绘环境，

激活直线命令，在横轴上任取一点为起始点画一个封闭的三角形，

添加相等约束，将三角形约束成等边三角形，

激活标注命令，标注尺寸1.366和2.0，

最后打√。

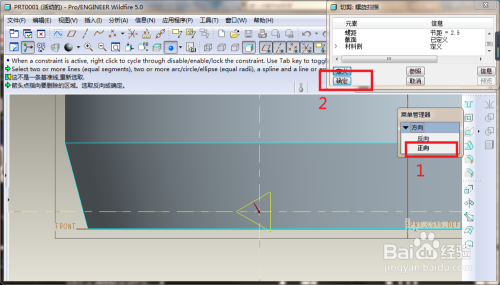

如下图所示，

1、点击菜单管理器中的正向，

2、点击对话框中的“确定”

————

至此，

内螺纹特征创建完成，

至此，

内螺纹圆柱销建模完成。

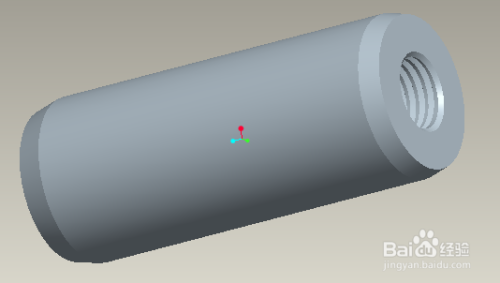

如下图所示，

将基准隐藏起来，

只留下一个干净利索的“销 GB/T 120 40x100”的A型内螺纹圆柱销。
