模态分析在振动分析中很重要。简单看，如果系统部件较多，我们可以应用模态分析来检查模型，看是否有未重合的节点。复杂点儿看，模态分析是谐响应及随机振动的基础，必须有固有频率的值，才能进行这两个分析。
工具/原料
-
Ansys Workbench
方法/步骤
-
1

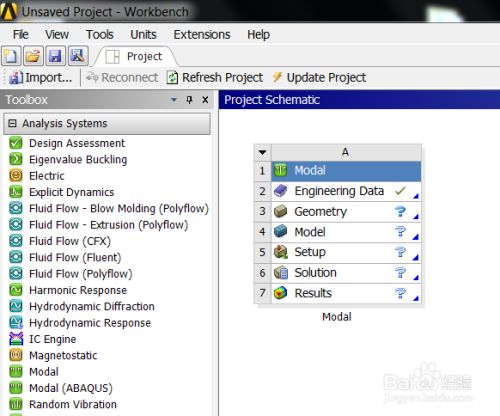

打开Ansys Workbench软件，拖拽一个模态分析上去(Modal)。
-
2
设定材料。要事先将各部件材料设定完，在分析前才能分配给零部件。
-
3
这里，可以在DM模块中导入数模，这个也是比较常用的做法。今天，我们做一个简单的例子，就做个长条件，来演示。
-
4

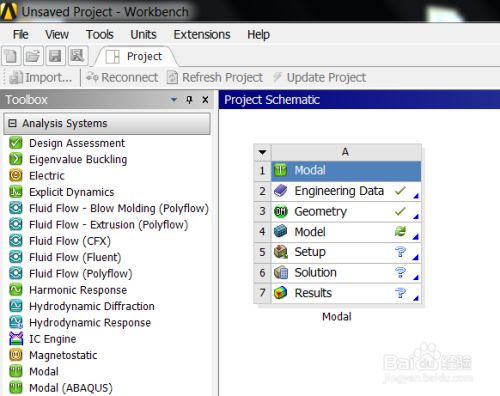

几何体建完，我们关掉DM模块，出来更新一下项目(Update Project)。
-
5
给体系中的零部件赋材料。之后是处理接触，因为这里是个简单的一个零件，所以这步就省略了。
-
6
划分网格。
-
7

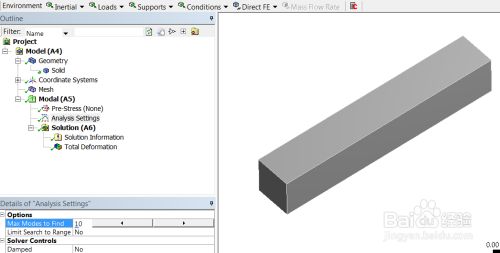

设定模态分析阶数。我们想计算几阶，系统会默认计算前六阶。但是自由模态的时候，前六阶会非常接近于零，因为是刚体的三个平动跟三个转动，属于刚体位移。
-
8
添加一个位移的计算选项，在这里可以改变想要看到的第几阶模态。
-
9
计算，可以看看结果。
-
10

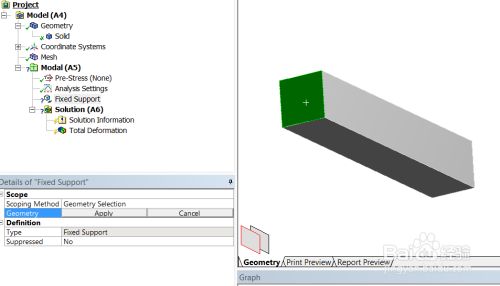

当然，可以求解固定约束模态。
-
11

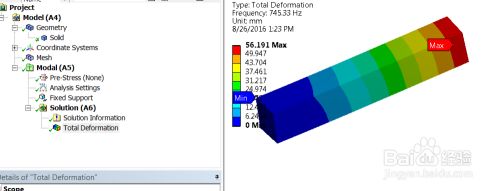

结果与之前明显不同。
END
注意事项
-
模态要看到固有频率，计算完，会明显显示出来
