Proe三维训练一百七十一之拉伸草绘各种圆
工具/原料
-
电脑
-
Proe软件
方法/步骤
-
1
如下图示，

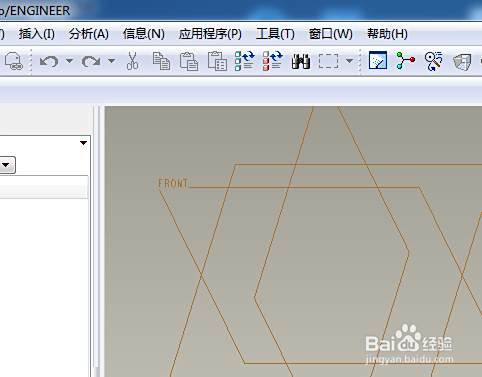

打开Proe软件，新建一缺省的实体零件
-
2
如下所示，
执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。
-
3
如下所示，

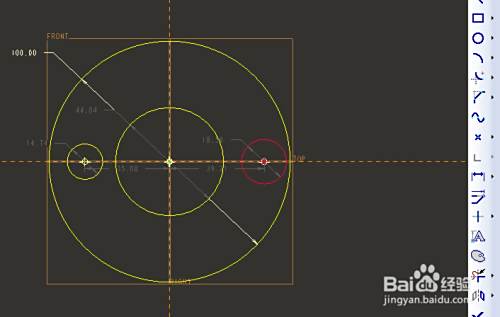

激活圆命令，以坐标原点为圆心画一个圆，
双击修改直径为100，
-
4
如下所示，
以圆心为原点再画一个圆，然后在横轴上再画两个相等的圆，
-
5
如下所示，

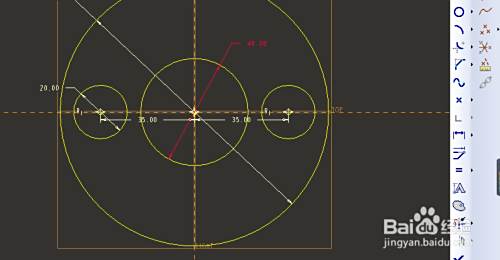

双击修改尺寸：中间圆直径40，小圆直径20，两个圆心距35，
点击右边工具栏中 的√，完成并退出草绘。
-
6
如下所示，

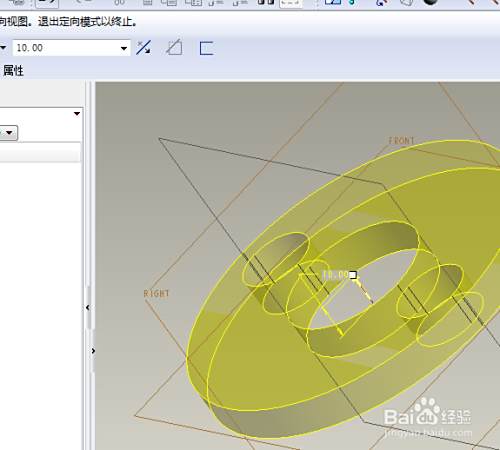

双击修改拉伸高度为10，回车 ，完成并结束本次拉伸操作。
-
7

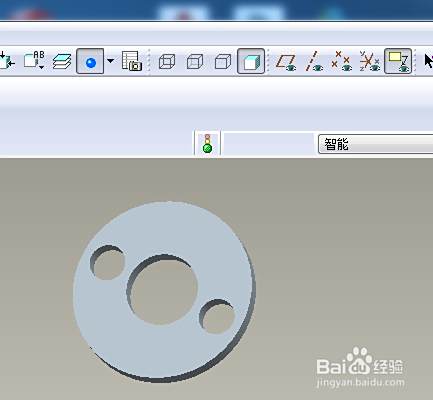

如下所示，
隐藏所有的基准，
至此，
这个三维实体零件就创建完成，
本次训练结束。
