DIY制作曝光闪光灯

下面是原来的LED灯板的布线原理图3*43组的组合设计：

LED灯板上的单颗LED灯珠电压使用范围在3.0V~3.5V，功率约为0.5W。外部供电电源电压使用15V24W以上电源。在原来的布线基础上，设计新的LED组合方式为3*5为一组，然后使用其中3组并联起来符合外部电源功率要求：

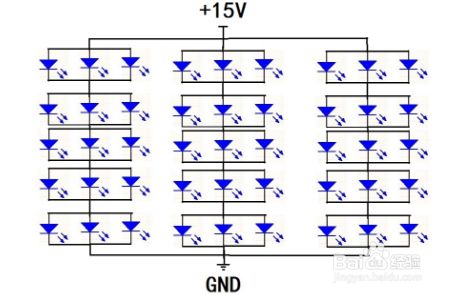

重新设计的组合方式：

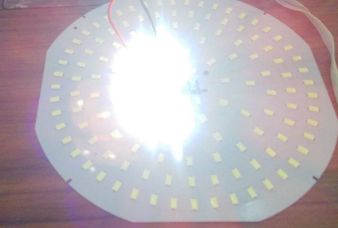

按照上面的原理图，先测试每组灯是否能正常点亮，通电测试亮度是否正常。光线发散的效果，亮度还是不错的：

根据亚克力外壳的大小，切割LED铝基板，让其大小正好能放下壳内效果最好，LED铝基板预装到壳内：

亚克力外壳的正面，表面的防刮花保护膜还未撕开，在外侧开孔，用于安装电源插座：

安装5.0 DC电源插座：

按照LED分组排列，用导线连接焊点，飞线焊接完成：

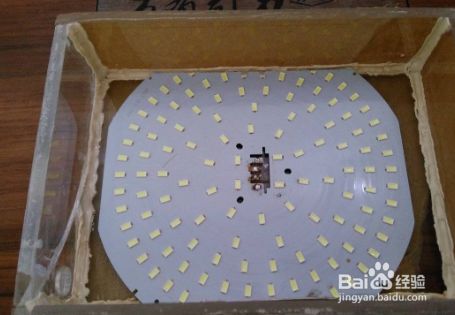

用热熔胶将铝基板和底部的亚克力板固定好（经测试LED工作时产生的温度不足以导致热熔胶融化）：

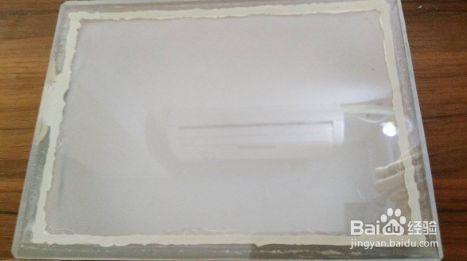

合上亚克力外壳测试效果，撕开保护膜，LED光线散射效果还是挺明亮的：

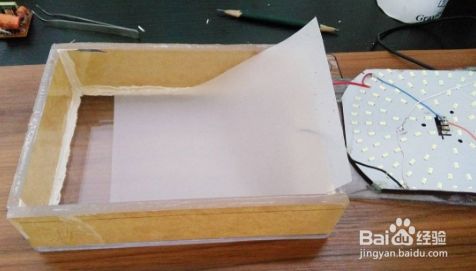

由于亚克力板是全透明的，LED发光过于集中，所以增加一层散光的透膜效果比较好。于是在亚克力板上面贴一层硫酸纸来增加散光效果，增加一层硫酸纸贴在亚克力上面呢板的下方：

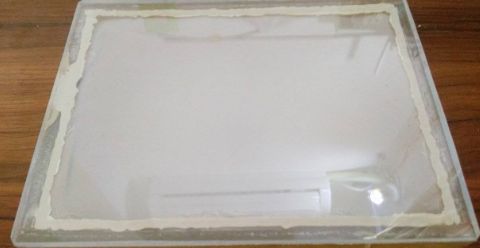

至此，曝光灯制作完成，这就是最终完成的效果了，简洁方便，有质感：

制作完成了，下面来看看成品以及开灯效果：

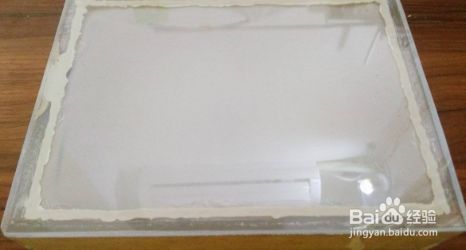

没开灯时，表面一层硫酸纸挡住看不到里面的内部结构，外观整体上很简洁：

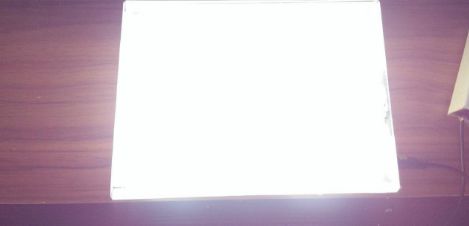

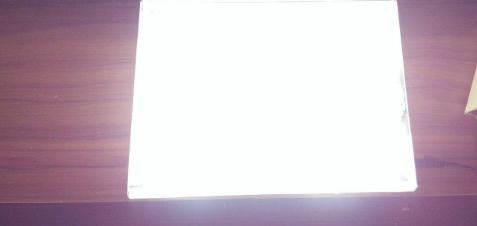

接上15V电源，开灯，整体光亮，光线均匀发散，曝光效果良好：
