从事网络工程的朋友一定会经常使用到机柜，而机架图的主要目的就是为了用图纸描述机柜里的设备安装情况。那么机架图应该怎么画呢？接下来小烟给大家介绍一下如何使用visio绘制机架图。
方法/步骤
-
1

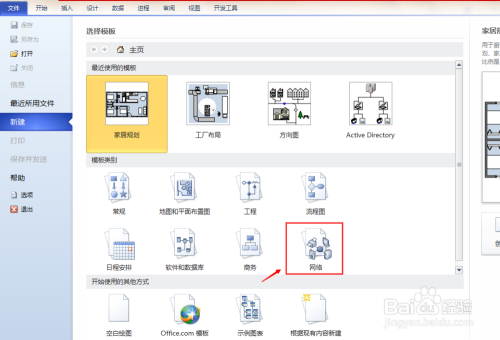

首先在电脑上下载并安装visio 2010软件，然后打开该软件，可以在模板类型里看到【网络】模板，如下图所示。
-
2
点击【网络】模板，在网络模板里可以看到【机架图】，使用现成的模板绘制起来就十分方便了，如下图所示。
-
3

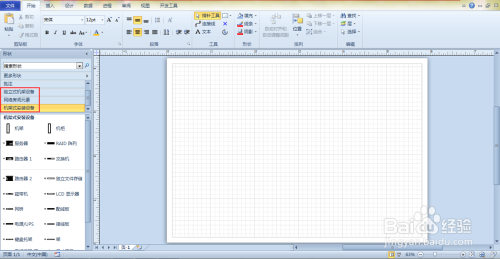

选择【机架图】模板并打开该绘图模板，在左侧可以看到绘制机架图可能使用到的形状列表，如下图所示。
-
4
机架图的主要部分为机柜，首先先将机柜拖入到绘图面板内，该形状为一台42U标准网络机柜，如下图所示。
-
5
然后在机柜里拖入其它的图形，比如机柜里常用的配线板，接线板，路由器，交换机，理线架，服务器等设备，如下图所示。
-
6

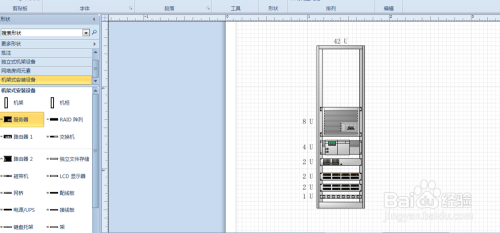

最后可以在机柜最上方防止一台用于显示的显示器，显示器的形状在独立式机架设备形状里，如下图所示。
-
7

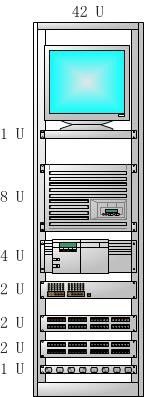

到目前为止一幅简单的机架图就设计完成了，然后可以将该图纸另存为图片格式进行电子文档传阅了。
