在hypermesh中划分网格的方式非常的齐全，比如我们最常用的是在几何中面上通过automesh命令划分网格，下面我们介绍另一种划分网格的方法，即使用spin命令来创建网格，其在创建特定的网格模型时非常好用，比如扇形。
方法/步骤
-
1

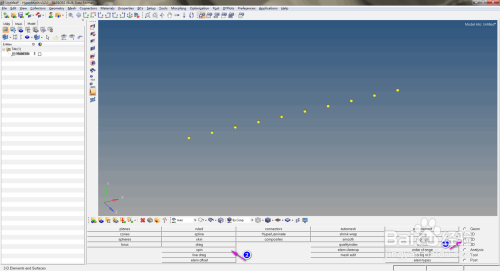

首先我们打开hypermesh软件，并通过Geom面板中的nodes命令创建如下图所示的临时节点，共10个等分点，然后在工具栏中勾选2D，并在左侧列表中选择spin命令；
-
2

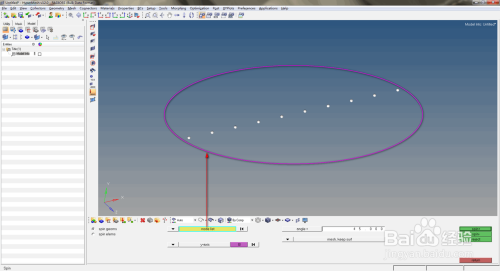

进入命令栏中，单击勾选spin geoms，并将第二列中的操作对象切换为node list，如下图所示；
-
3
分别以此选中图形中的是个等分点，注意这里是不能通过by path选择路径的方式来一次性对所有节点进行操作的；
-
4

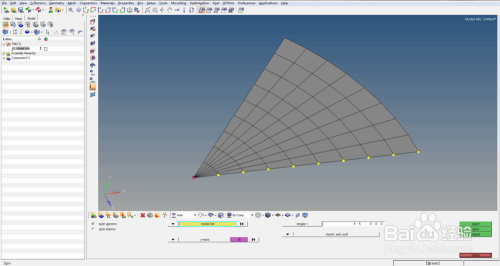

在下方的定义生成的网格法向方向中，我们将方向定义为y-axis，将基准点B选择为临时节点的起始点，旋转角度设置为45度，然后正向旋转单击spin+；
-
5

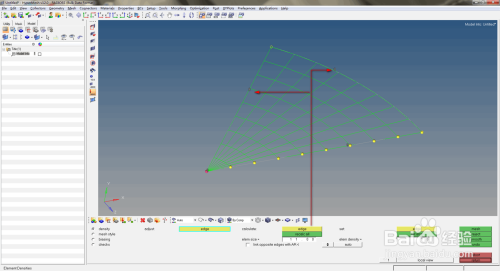

命令面板会自动切换到调整网格的密度界面，如下图所示，我们这里不对网格的疏密度进行任何的设置，选择默认即可；
-
6
单击return返回，这样我们就生成了一个像扇子一样的网格模型，而且网格形状非常的规整，不用我们过多进行人为的调整。
