很多人纠结orCAD网表导入PADS中不能显示元器件的参数值，导致做元器件焊位图的时候比较麻烦，下面将教你如何使PADS可以显示元器件参数值的方法。
方法/步骤
-
1

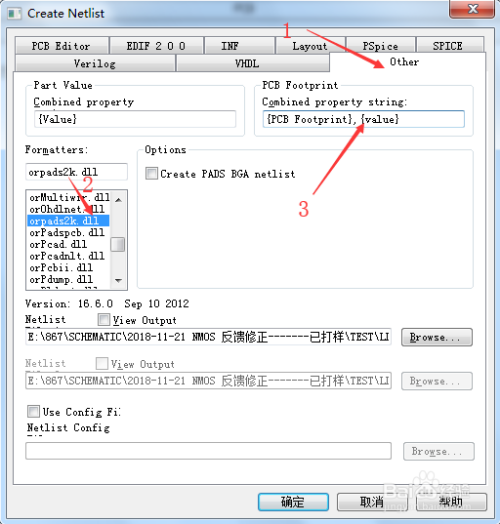

1、首先打开orCAD16.6，选择工程文件，单击工具tool→create Netlist进入create Netlist对话框。导出网表的时候选择other，选择orpads2k.dll，然后在pcb footprint栏加上 ,{value}
-
2

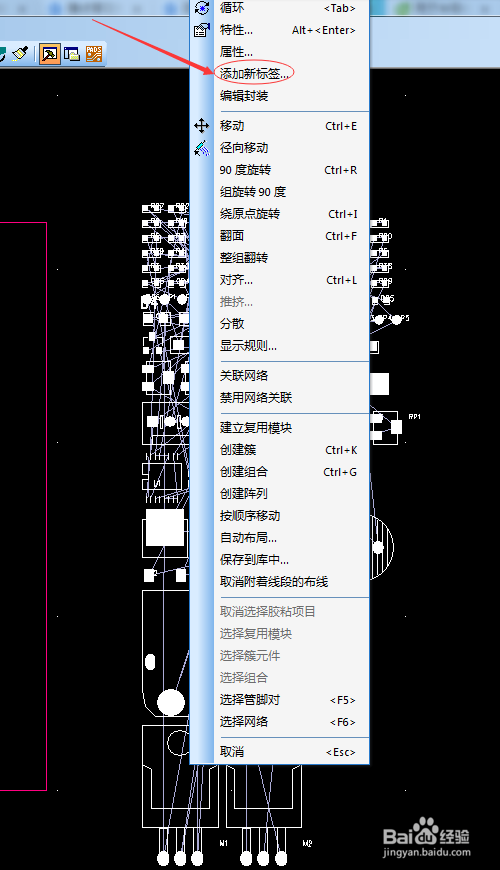

2、打开PADS9.5软件，选择文件→导入→分散元器件→右键→选择元器件→右键→添加新标签
-
3
3、在添加新元件标签的属性栏里选择value，修改尺寸和线宽可以调整显示字体大小。然后点击确定即可。如图，对应的元器件的值就可以显示出来了。
