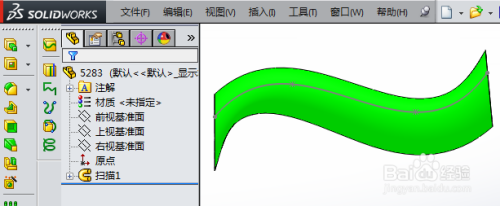

SolidWorks执行扫描命令时，在【方向/扭转控制】下，可选择【保持法向不变】，效果如下。
方法/步骤
-
1

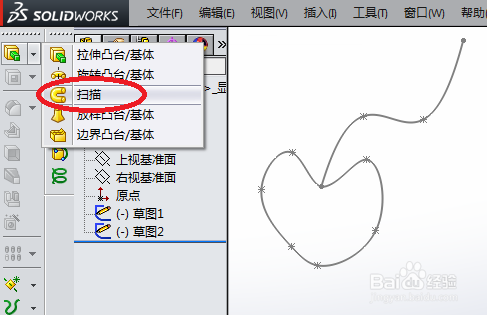

如下图的轮廓和路径草图，点击【扫描】按钮。
-
2
分别选取轮廓和路径。
-
3
点开【选项】，在【方向/扭转控制】下，选择【保持法向不变】。
-
4

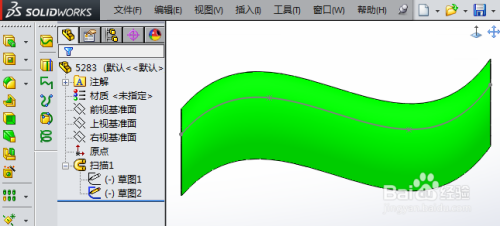

显示路径草图，从侧面看，其效果如下。轮廓在扫描过程中保持方向不变，与开始截面保持平行。
-
5
若选择【随路径不变】。
-
6
效果如下。轮廓在扫描过程中保持与路径的角度不变。
END
