solidworks工程图装配图如何连续标注，具体如下
方法/步骤
-
1
在solidworks 2016里，先创建一个简单的装配体工程图。
-
2

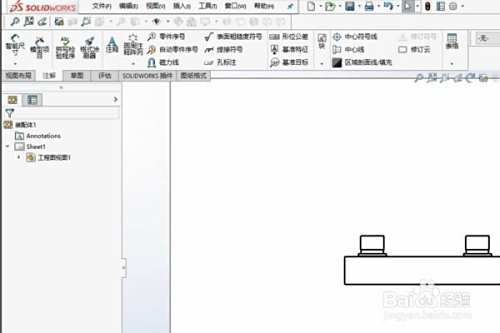

点击菜单栏里的“插入→注解→成组的零件序号”命令。
-
3

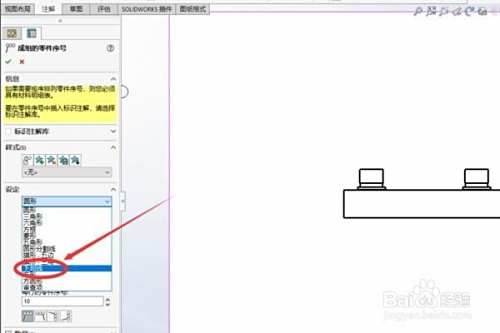

在左边“成组的零件序号”的选项卡中，将“设定”一栏里的内容改为下划线。
-
4

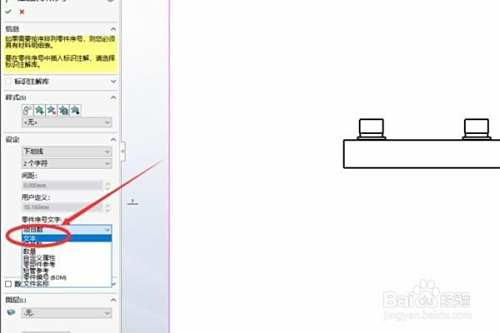

将“零件序号文字”里的内容改为文本，若装配体三维建模时已经定义好了，这里则不需修改。
-
5

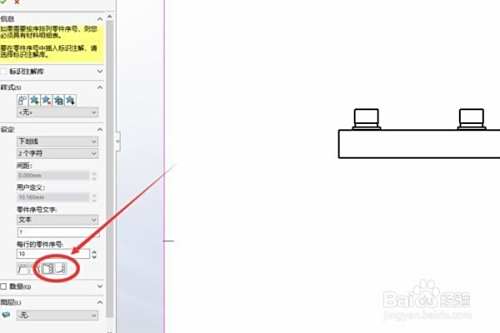

将“每行零件序号”一栏选择第3个或者第4个。
-
6
依次从上之下点击所要标注的标准件。
-
7
点击标注零件的序号，修改零件的序号。
-
8

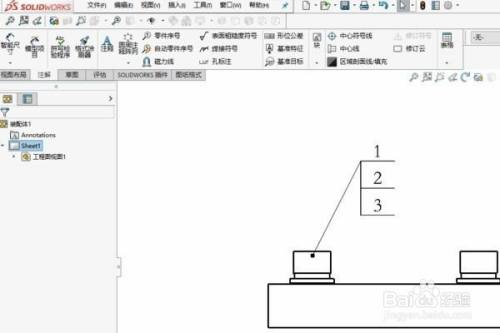

最后标注完成。
