很多产品设计的冲压件并不是钣金模块设计的，所以要做工艺流程图或开模时展开就比较麻烦，在此，介绍一下将外来实体识别为钣金并展开的方法：
方法/步骤
-
1
现有一产品图需展开
-
2

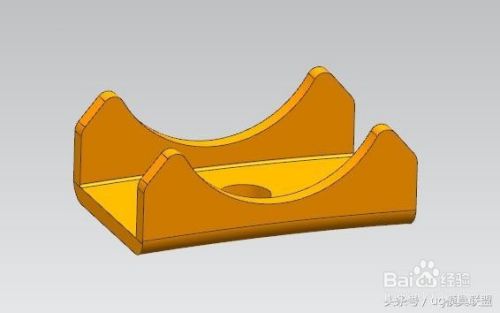

大面为弧面，侧面弯边，所以要分两次展开
-
3
过程如下：
先大弧面展平
准备工作，先将实体优化处理，以便软件能更好地识别R角，
-
4
再设定产品厚度和最小折弯半径（依产品图测量结果）
-
5

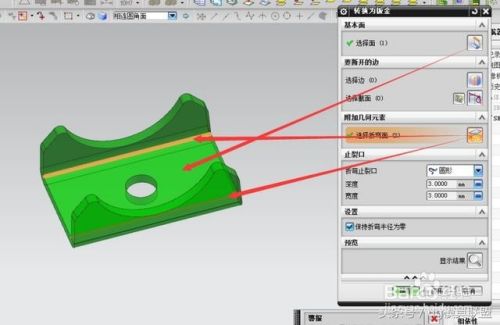

将实体识别为钣金件
-
6
第一步要展开的是大面，不要选R角
-
7

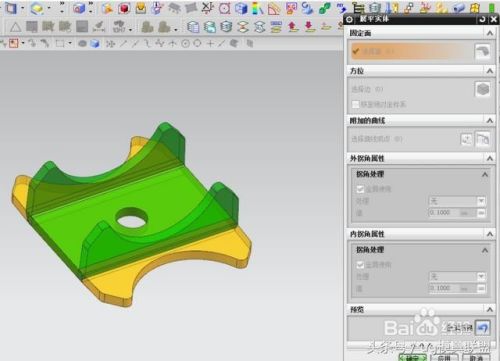

再用展平实体，展开大面
-
8
第一步展开后的效果再定义
-
9
第二步的折弯边
-
10
再展开两边的弯边，点击应用
-
11
完全展开后的效果
