麻花钻制作过程图解教程
方法/步骤
-
1
先拉伸一个圆柱，直径 14，长度 266，如下图
-
2
插入，螺旋扫描，曲面，在右边弹出的菜单中按默认选项，直接点完成；然后选择一个通过轴线的平面草绘如图所示轨迹（注意别忘了画中心线）
-
3
做完上面一步后点完成，然后当提示输入螺距时输入 70；之后进入截面草绘，按下面图画一条线，长度为 4，然后点对号完成，确定。
-
4
做好的螺旋曲面如下图：
-
5

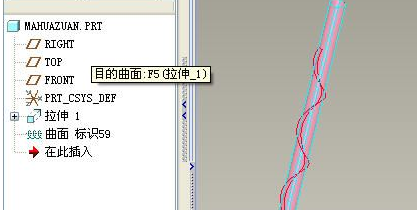

按住 ctrl 选中圆柱面和前面创建的螺旋曲面，如下图
-
6

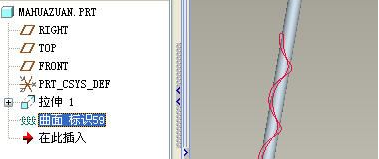

然后点菜单，“编辑”、“相交”，创建出如下螺旋曲线：
-
7

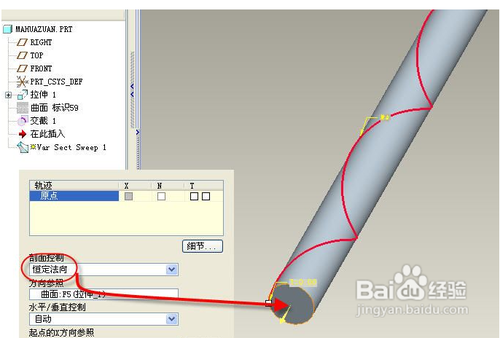

选中创建的曲线，然后启动可变剖面扫描工具，选项设置如下图
-
8
接下来草绘，绘制如下截面，之后点对号完成如下：
-
9
选定可变截面扫描特征，启动阵列工具，如下图设置做轴阵列：
-
10
然后完成并隐藏前面做的螺旋曲线，效果如下图
END
