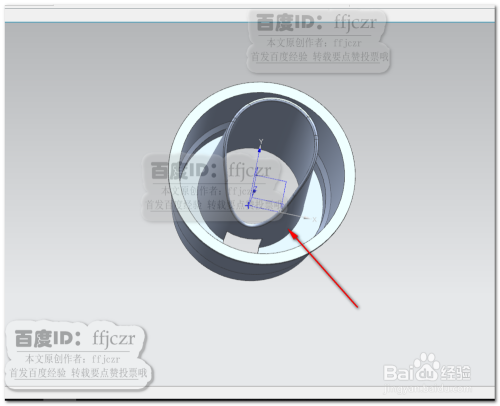

如图，红色箭头所指位置为模型中的圆柱面，该圆柱面带有拔模度。如何在该面上添 置加强筋？
方法/步骤
-
1
选用拉伸命令，以XY面作为拉伸截面线草绘平面。
-
2
在草绘中，从坐标原点绘一条与Y轴成135度的直线，将其转为参考线；在参考线上绘一线段，该线段穿过模型斜面，数值自定。
-
3
拉伸对话框中，指定矢量为Z正向，开始为0，结束为32；布尔为无，激活两侧偏置，开始值为0.5，结束值为-0.5.
-
4
选用镜像特征，要镜像的特征为上步创建的实体，镜像平面为YZ面。
-
5
选用同步建模中的替换面命令，分别将加强筋穿插的部分替换到相应的面上。如图所示。
-
6
选用布尔合并，将加强筋与模型合并成一体。给斜面柱添置加强筋就完成了。
END
