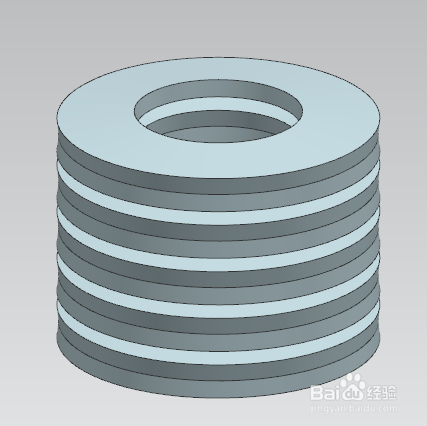

UG10.0软件的三维设计功能十分强大，
它自带了一些常用的弹簧功能，
其中就有碟簧，
那么，
UG10.0中如何直接插入碟簧模型呢？
请看下面具体操作。
方法/步骤
-
1

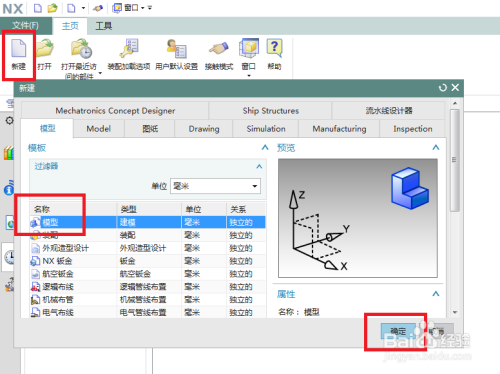

如下图所示，
打开UG10.0软件，
新建一个模型文件，
然后进入到三维界面。
-
2
如下图所示，

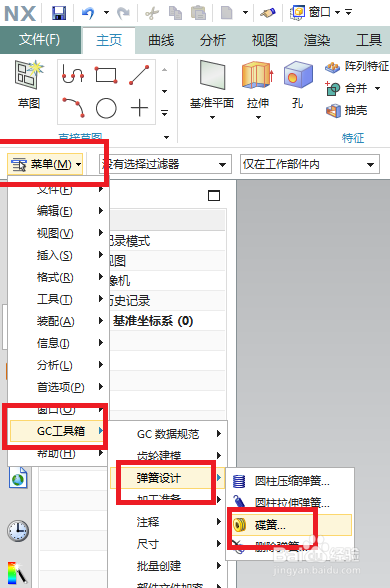

执行【菜单——GC工具箱——弹簧设计——碟簧】，激活碟簧命令。
————
如果工具栏中的功能够齐全的，也可以直接在工具栏中点击“碟簧”图标，激活碟簧命令。
-
3
如下图所示，

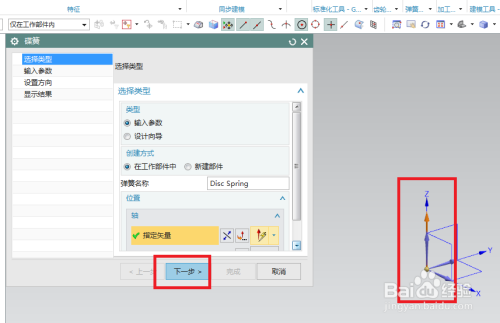

出现了 碟簧 对话框，
首选看着对话框中坐标的一列，选择类型，
然后再看右边的具体内容，哪些是要我们选择的，一种是输入参数，一种是设计向导，软件默认的是输入参数，连轴都自动默认选择了Z轴，
所以我们只需要点击“下一步“就可以了。
-
4
如下图所示，
这一步是输入参数，
可以看到对话的右边一列有一系列的默认参数，我们可以进行修改，
这里是为了演示碟簧的插入功能，笔者就不动详细数据了，
直接进行下一步。
-
5
如下图所示，

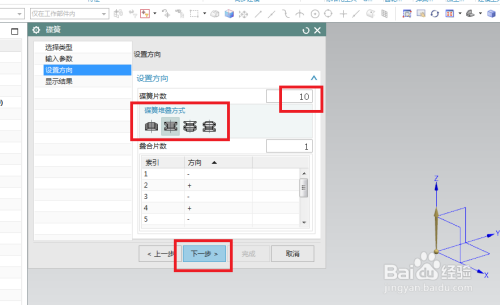

这是设置方向，
注意红色框选，
这里笔者改动了两点：一个是碟簧片数，笔者改成了10，一个是堆叠方式，笔者选择了第二种，
然后点击 下一步。
-
6
如下图所示，

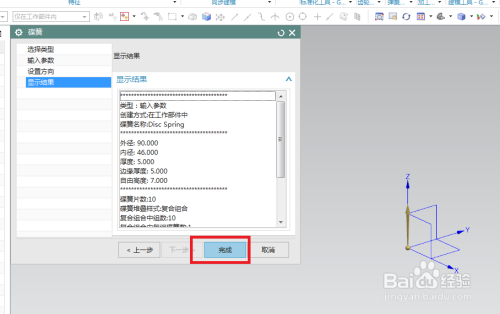

这里是显示我们设置的碟簧的具体参数结果，
也是我们的设计结果，
直接点击完成。
-
7
如下图所示，

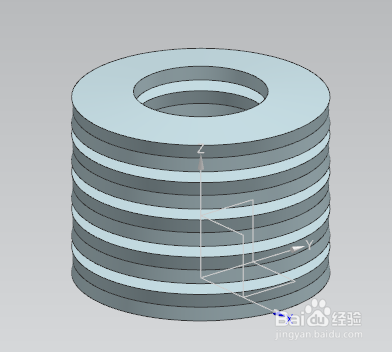

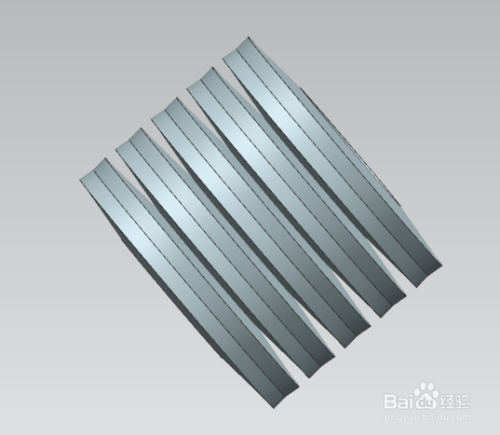

一共10片碟簧，按照我们选择的堆叠方式出现在了UG10.0的工作视窗中。
