由于篇幅较大，图片过多。旋转机械CFX分析教程分为：《旋转机械CFX分析（1/6）》，《旋转机械CFX分析（2/6）》，《旋转机械CFX分析（3/6）》，《旋转机械CFX分析（4/6）》，《旋转机械CFX分析（5/6）》，《旋转机械CFX分析（6/6）》。本篇为《旋转机械CFX分析（3/6）》，主要内容包括：设置求解控制参数，设置压力监测点。
方法/步骤
-
1

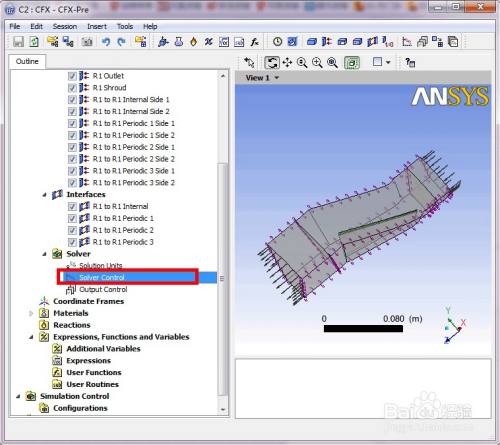

接上一篇，双击如图，进入求解控制设置
-
2
进入 如下界面
-
3

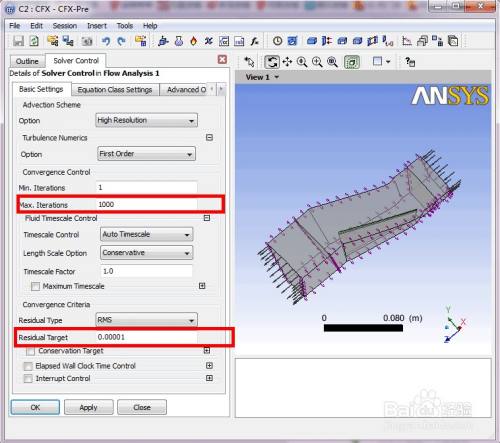

将迭代步数设为1000，将残差设为0.00001，也就是升高一个数量级
-
4

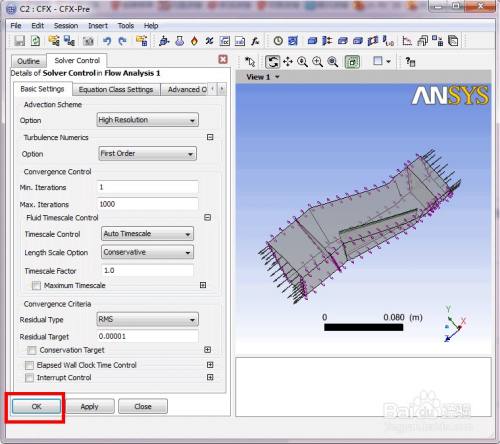

点击“ok”，如图
-
5
接下来将建立出口压力监测点，双击，如图所示
-
6
进入界面，如图所示
-
7

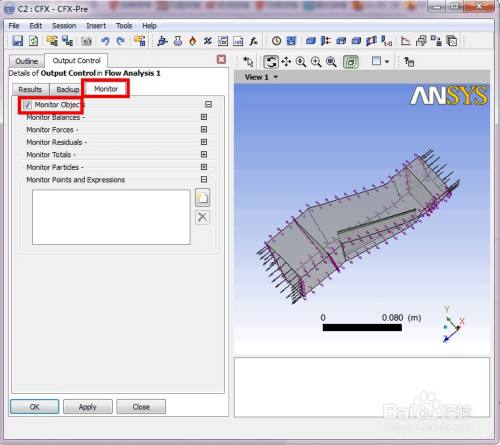

选择，如图所示
-
8
单击，如图所示
-
9

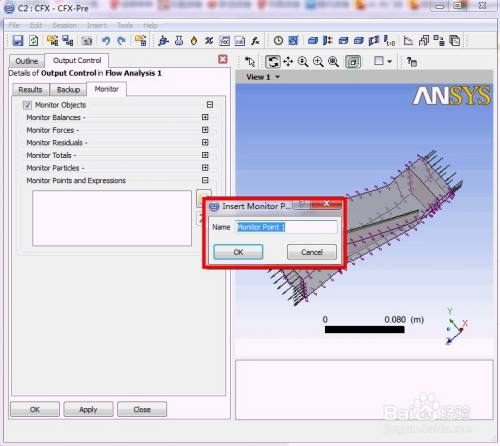

弹出，如图所示
-
10

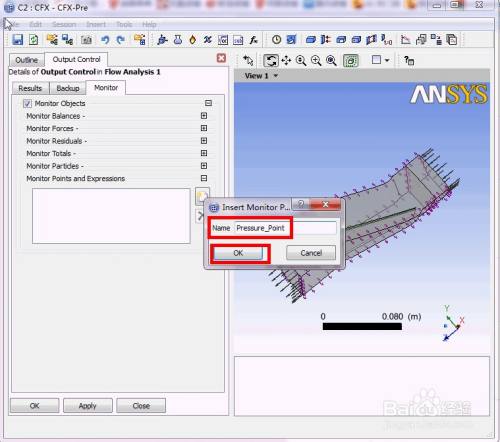

输入“Pressure point”如图所示，在单击“ok”
-
11

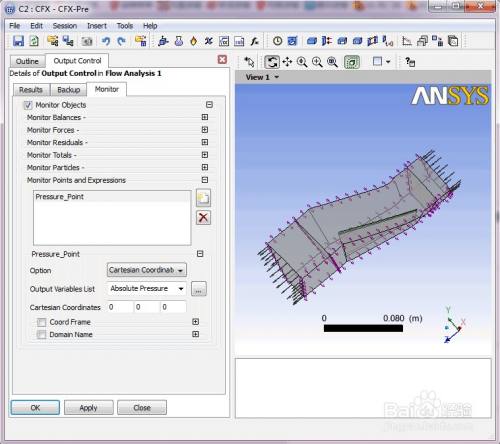

进入界面，如图
-
12

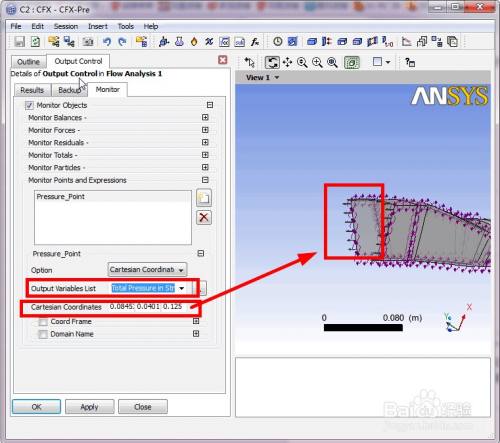

将“output variables list”项选为“Total Pressure in Stn Frame”，输出该点总压值，又将出口面对用户，先单击“cartesian coordinates”中任意一个数值，再在叶轮出口面的任意位置单击一下，如图
-
13
点击“ok”，返回主界面，黄点即为监测点
-
14
单击保存
-
15
上一篇请查看：《旋转机械CFX分析（2/6）》
本篇为：《旋转机械CFX分析（3/6）》
下一篇请查看：《旋转机械CFX分析（4/6）》
