Proe如何搭配族表使用UDF

1.创建特征

1）新建零件，以“TOP”平面为草绘平面，拉伸长方体80*80*20，如下图所示。

2）建立基准轴A_1，距离FRONT平面和Right平面均为15，如下图所示。

3）一长方体上表面和基准轴A_1为参照，打孔，深度选项穿透，直径10，如下图。

4）以长方体上表面为草绘平面，基准轴A_1为尺寸标注参照，拉伸去除材料，做如下六边形盲孔，深度为5，六边形外接圆边长为R12。

5）以长方体上表面为草绘平面，基准轴A_1为尺寸标注参照，打盲孔，深度为10，直径为 15，如下图所示。

完成。

2.以下开始建立UDF特征。

1）单击主菜单【工具】—【UDF库】，弹出创建UDF菜单，单击创建，在消息区输入UDF名称：udf12，确定。在弹出的udf菜单中udf选项部分选择单一的，如下图所示，完成。

2)是否包括参照零件选择是。

3)选择刚刚创建的三个特征，通孔、六边形孔，和盲孔。如下图所示。完成——完成/返回。

4)提示菜单中选择“单一”,完成返回。

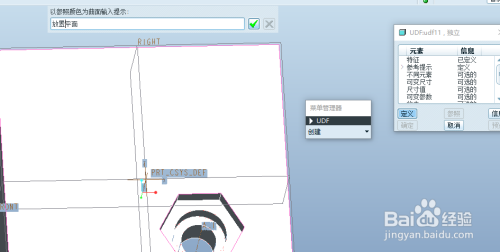

5).接下来为长方体上表面参照输入提示：放置平面，如下图。

6).提示菜单中继续选择“单一”，完成/返回，为孔的轴参照输入提示：放置轴。确定。

7).为“Right”平面输入提示：“拉伸参照”，确定，完成/返回。

8).在udf菜单中双击“族表”，如下图。

9）进入族表设置对话框，单击工具栏上的“添加/删除表列”，如下图。

10)在弹出的族项目对话框中勾选单选框【特征】，然后在模型树或模型显示区选择拉伸_2特征和孔_2特征，将这两个特征添加到族项目中。如下图。

11)然后单击【尺寸】按钮，如绘图区没显示尺寸，可在模型树上单击相应特征，该特征尺寸将会显示在模型显示区。单击通孔直径尺寸“10”，输入该尺寸提示“通孔直径”，即可将该尺寸添加到族项目列表框。同理，将六边形盲孔外接圆尺寸“R12”，盲孔直径尺寸“15”添加到该对话框，如下图。

确定后，返回到族表对话框，即可看到刚才添加到族项目中的内容。

3.接下来演示如何放置该udf特征。

1）.创建如下图所示的模型。

2).单击主菜单【插入】—【用户自定义特征】，在弹开的对话框中找到工作目录中刚刚建立的udf11，打开。弹出下图所示对话框。

3).随机选择其中的一个实例，勾选高级参照配置复选框，确定。

4).为每个参照选择对应替换的参照，如下图所示。

依次将所有的实例进行插入，完成。
