细化方法很多，这里重点介绍几种，还需读者应用过程中细细琢磨
方法/步骤
-
1
自己建立的一个方轴模型2mm*2mm*50mm
-
2
先默认画一下网格，发现截面网格不好，仅仅一个单元，计算精度不够
-
3

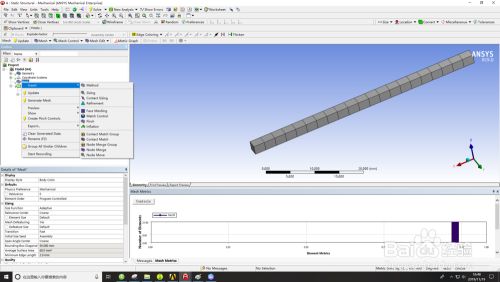

于是右键MESH，点击insert中的sizing
-
4

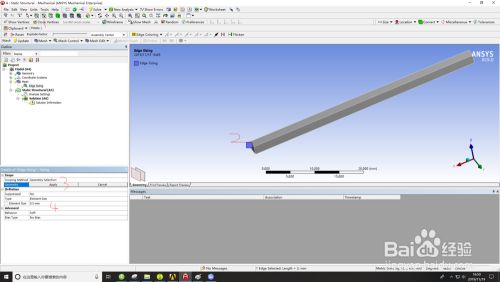

按下图步骤，选择截面的一条边后点击apply并设置单元尺寸0.5mm
-
5

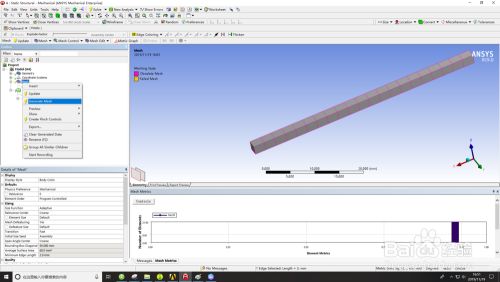

右键mesh，点击generate mesh
-
6
效果如图，依旧不理想，继续
-
7
同上步骤，对截面另外一条边进行sizing操作，生成网格如下
-
8
将方轴长度方向的四条边进行sizing，生成网格如下，此时的网格就是比较好的了
-
9
更改网格类型，更改为四面体网格，结果网格质量变差了
-
10
另外一种快速细化网格的方法就是更改相关中心Relevance的值或单元尺寸Element size的值，设置与效果见下
END
